چه چیزی یک ریل راهنما را برای برنامه های کاربردی قابل اعتماد می کند؟

1. راهنمای اصول راه آهن

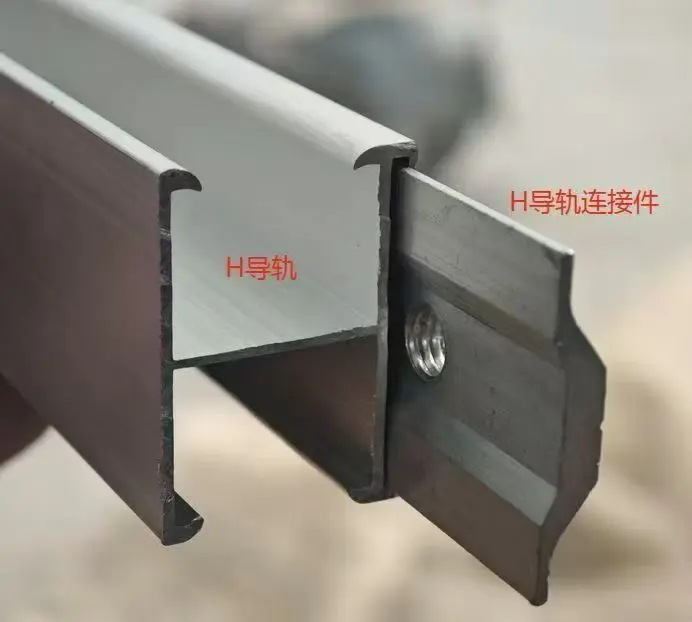

ریل راهنما یک جزء خطی سفت و سخت است که برای کنترل مسیر یک قطعه متحرک طراحی شده است. ریل به جای اینکه به یک قطعه اجازه دهد آزادانه در چندین جهت حرکت کند، یک مسیر حرکت تعریف شده ایجاد می کند و به حفظ تراز ثابت در طول عملیات کمک می کند.

در سیستم های آسانسور، ریل های راهنما به صورت عمودی در داخل چاهک نصب می شوند تا کابین آسانسور و وزنه تعادل را هدایت کنند. استانداردهای مدرن آسانسور الزامات خاصی را در مورد مواد راهنما، ابعاد، هندسه، پرداخت سطح، اتصالات، انحراف، و عملکرد سازه تعیین می کنند. به عنوان مثال، ISO 8100-33:2022، درجه ها و کیفیت، تحمل ابعادی و هندسی، پوشش سطح، و الزامات تعیین را برای ریل های راهنمای استاندارد نوع T مورد استفاده برای کابین آسانسور و وزنه های تعادل مشخص می کند.

برای ماشین آلات صنعتی، این اصطلاح می تواند طیف وسیع تری از اجزای هدایت خطی را توصیف کند. مقطع دقیق، مواد، سختی، روش نصب و عملیات سطح به ماشین و محیط کار بستگی دارد.

2. راه آهن راهنما چگونه کار می کند

عملکرد ریل راهنما از تعامل بین ریل، مجموعه متحرک، براکت های نصب، کفشک ها یا غلتک های راهنما، اتصالات و ساختار اطراف ناشی می شود. هر عنصر باید با هم کار کند. یک ریل با کیفیت بالا نمی تواند نصب ضعیف، تراز نادرست یا سخت افزار پشتیبانی نامناسب را جبران کند.

حفظ یک مسیر سفر کنترل شده

ریل سطح مرجع ثابتی را فراهم می کند. کفش‌های راهنما، غلتک‌ها، چرخ‌ها یا سایر عناصر راهنما از آن سطح پیروی می‌کنند و حرکت ناخواسته را کاهش می‌دهند و تجهیزات را در یک راستا نگه می‌دارند.

کنترل نیروهای جانبی

بارهای متحرک می توانند در هنگام شتاب، کاهش سرعت، بارگیری، تخلیه، لرزش یا توقف اضطراری نیروهای جانبی ایجاد کنند. یک سیستم راهنما به اندازه کافی سفت و سخت به مقاومت در برابر این نیروها کمک می کند و در عین حال انحراف بیش از حد را محدود می کند.

پشتیبانی از عملیات صاف

صاف بودن ریل و وضعیت سطح به طور مستقیم بر رفتار جزء متحرک تأثیر می گذارد. هندسه ضعیف، سطوح آسیب‌دیده، آلودگی یا اتصال نادرست بخش‌های ریلی می‌تواند نویز، لرزش، سایش و نیازهای تعمیر و نگهداری را افزایش دهد.

برای کاربردهای آسانسور، استاندارد EN 81-20 به طور خاص به ریل های راهنما، اتصالات و اتصالات آنها نیاز دارد تا در برابر بارها و نیروهای مرتبط با عملکرد ایمن مقاومت کنند، در حالی که انحرافات باید به اندازه کافی کنترل شوند تا از تداخل با درها، وسایل ایمنی یا اجزای متحرک جلوگیری شود.

3. راهنمای اصلی برنامه های کاربردی راه آهن

هر جا که حرکت خطی یا عمودی کنترل شده لازم باشد از ریل های راهنما استفاده می شود. اگرچه ریل های راهنمای آسانسور از جمله نمونه های قابل تشخیص هستند، اما اصل مهندسی زیربنایی در بسیاری از صنایع اعمال می شود.

در تاسیسات آسانسور، ریل های راهنما صرفاً اجزای تعیین موقعیت نیستند. آنها همچنین می توانند با سیستم های ایمنی در شرایط عملیاتی غیرعادی تعامل داشته باشند. برای مثال، مقررات آسانسور کالیفرنیا، کابین آسانسور و وزنه‌های تعادل را ملزم می‌کند که دارای ریل‌های راهنما باشند و الزامات مربوط به مواد ریلی، مقاطع، تکیه‌گاه‌ها، بست‌ها و عملکرد ساختاری را مشخص کنند.

4. مواد و ساخت

فولاد به طور گسترده برای کاربردهای ریل راهنما مورد استفاده قرار می گیرد زیرا ترکیبی مفید از استحکام، سختی، ماشین کاری، مقاومت در برابر سایش و پایداری ابعادی را ارائه می دهد. با این حال، صرفاً مشخص کردن "فولاد" کافی نیست. درجه مواد و فرآیند ساخت باید با کاربرد واقعی مطابقت داشته باشد.

ریل های راهنمای سرد کشیده

طراحی سرد می تواند ابعاد کنترل شده و نمایه ای ثابت را ارائه دهد. این باعث می شود آن را برای کاربردهایی که دقت ابعاد و ویژگی های سطح مهم هستند، مناسب کند.

ریل های راهنمای ماشینکاری شده

ماشینکاری را می توان در مواقعی که کنترل هندسی محکمتر یا شرایط سطح خاصی مورد نیاز است مورد استفاده قرار داد. ISO 8100-33 مسیرهای تولید سرد کشیده و ماشینکاری شده برای ریل های راهنمای آسانسور استاندارد شده نوع T را مشخص می کند.

درمان سطحی

بسته به محیط، محافظت در برابر خوردگی ممکن است ضروری باشد. هنگام تعیین اینکه آیا حفاظت سطح اضافی مناسب است یا خیر، باید شرایط ذخیره سازی، حمل و نقل، نصب و عملیات طولانی مدت در نظر گرفته شود.

5. عوامل کلیدی عملکرد

چندین ویژگی فنی تعیین می کند که آیا یک ریل راهنما در طول عمر مفید خود عملکرد قابل اعتمادی دارد یا خیر.

یکی از عوامل نادیده گرفته شده ترکیبی از انحراف ریل، انحراف براکت، فاصله کفش راهنما و صاف بودن ریل است. الزامات ایمنی آسانسور به صراحت تشخیص می دهد که این عوامل باید با هم در نظر گرفته شوند نه مستقل.

6. راهنمای انتخاب ریل

انتخاب ریل راهنمای صحیح به جای کاتالوگ محصول با برنامه کاربردی شروع می شود. ریلی که در یک سیستم به خوبی کار می کند ممکن است برای سیستم دیگر نامناسب باشد زیرا بار، سرعت، فاصله ریل، شرایط پشتیبانی، محیط عملیاتی و الزامات ایمنی می تواند بسیار متفاوت باشد.

مرحله 1: بار را تعریف کنید

کل جرم متحرک را تعیین کنید و بارهای استاتیکی، دینامیکی، ضربه ای، ترمزگیری و جانبی را شناسایی کنید. برای کاربردهای آسانسور، وزن کابین، بار نامی، پیکربندی وزنه تعادل، سرعت، تجهیزات ایمنی و فاصله براکت ها همگی می توانند بر الزامات ریل تأثیر بگذارند.

مرحله 2: نمایه ریل را تأیید کنید

شکل مقطع باید با تجهیزات و مشخصات مربوطه مطابقت داشته باشد. ریل های راهنمای نوع T به طور گسترده ای برای کاربردهای آسانسور استاندارد شده اند، در حالی که ماشین آلات صنعتی ممکن است به پروفایل های سفارشی نیاز داشته باشند.

مرحله 3: الزامات ابعادی را بررسی کنید

ارتفاع ریل، عرض، ضخامت، طول، ترتیب سوراخ نصب در صورت لزوم، پیکربندی اتصال و تلورانس های مجاز را تأیید کنید.

مرحله 4: محیط زیست را در نظر بگیرید

• نصب در فضای داخلی یا خارجی
• رطوبت و قرار گرفتن در معرض آب
• گرد و غبار، مواد شیمیایی یا آلاینده های صنعتی
• تغییر دما
• مدت زمان ذخیره سازی قبل از نصب
• فرکانس نگهداری مورد نیاز

مرحله 5: سازگاری را تأیید کنید

یک ریل راهنما باید به عنوان بخشی از سیستم کامل ارزیابی شود. قبل از نهایی کردن سفارش، سازگاری با براکت‌ها، گیره‌ها، صفحات ماهی، کفش‌های راهنما، غلتک‌ها، دستگاه‌های ایمنی و ساختار پشتیبان را بررسی کنید.

7. نصب و نگهداری

اگر دقت نصب نادیده گرفته شود، حتی یک ریل راهنما با کیفیت بالا نیز می تواند عملکرد ضعیفی داشته باشد. تراز ریل باید در طول فرآیند نصب بررسی شود و نه تنها پس از مونتاژ تمام بخش ها.

اولویت های نصب

1. ریل ها را قبل از نصب از نظر آسیب قابل مشاهده، خوردگی، تغییر شکل یا آلودگی بررسی کنید.
2. نقاط مرجع نصب و موقعیت های براکت را بررسی کنید.
3. تراز و فاصله مشخص شده را در سراسر سیستم حفظ کنید.
4. اطمینان حاصل کنید که اتصالات به درستی نصب و محکم شده اند.
5. بست ها و قطعات نگهدارنده را با توجه به مشخصات قابل اجرا بررسی کنید.
6. قبل از راه اندازی، بررسی های نهایی حرکت و تراز را انجام دهید.

الزامات آسانسور همچنین اهمیت انعطاف پذیری اتصال و حرکت ساختمان را تشخیص می دهد. EN 81-20 به ترتیبات تثبیت ریل راهنما نیاز دارد تا اثراتی مانند نشست معمولی ساختمان یا انقباض بتن را تطبیق دهد و در عین حال از چرخش پیوست که می تواند ریل ها را آزاد کند جلوگیری می کند.

تعمیر و نگهداری روتین

تعمیر و نگهداری باید بر روی علائم سایش، لرزش غیر معمول، خوردگی، بست های شل، سطوح آسیب دیده، صدای غیرعادی و تغییر در رفتار دویدن تمرکز کند. اگر برنامه شامل تجهیزات حیاتی ایمنی باشد، بازرسی ها باید از دستورالعمل های سازنده تجهیزات و الزامات محلی قابل اجرا پیروی کنند.

8. چک لیست بازرسی کیفیت

خریدارانی که ریل‌های راهنما را در حجم تامین می‌کنند، باید قبل از شروع تولید، یک فرآیند بازرسی واضح ایجاد کنند. این باعث کاهش خطر دریافت قطعاتی می شود که از نظر فنی با مشخصات اسمی مطابقت دارند اما در حین نصب مشکل ایجاد می کنند.

• تایید مواد:درجه فولاد مشخص شده و مستندات مواد مربوطه را تأیید کنید.
• بازرسی ابعادی:ابعاد حساس پروفیل را در برابر نقشه ها یا مشخصات تایید شده بررسی کنید.
• بازرسی صافی:بررسی کنید که هندسه ریل در محدوده تلورانس لازم باقی بماند.
• بازرسی سطحی:به دنبال خراش ها، فرورفتگی ها، ترک ها، خوردگی یا سایر عیوب باشید که می توانند بر عملکرد تأثیر بگذارند.
• بازرسی مشترک:سطوح اتصال و اجزای اتصال را بررسی کنید.
• تأیید طول:طول ریل و تلورانس های مجاز را تأیید کنید.
• بازرسی بسته بندی:اطمینان حاصل کنید که ریل ها در برابر تغییر شکل و آسیب های محیطی در طول حمل و نقل محافظت می شوند.

9. چالش های رایج خریدار

چالش 1: مشخصات نامشخص

خریداران گاهی اوقات بدون تعریف کاربرد، مشخصات، جنس، طول، تحمل یا استاندارد قابل اجرا درخواست «راه آهن استاندارد» می کنند. این می تواند منجر به شفاف سازی فنی مکرر و تاخیر در تولید شود.

چالش 2: ابعاد ناسازگار

در پروژه های بزرگ، حتی تفاوت های کوچک بین دسته ها می تواند نصب را پیچیده کند. بنابراین، هنگامی که تعداد زیادی تولید درگیر باشد، کنترل‌های تولید ثابت اهمیت دارد.

چالش 3: خسارت حمل و نقل

مقاطع فولادی بلند می توانند در حین حمل و نقل در معرض خمش، ضربه، رطوبت و سایش قرار گیرند. روش های بسته بندی و بارگیری مناسب بخشی از کیفیت محصول است، نه یک فکر بعدی.

چالش 4: ارتباط ضعیف بین تامین کننده و نصب کننده

جزئیات فنی باید قبل از تولید تأیید شود، به ویژه هنگامی که ریل بخشی از یک سیستم آسانسور یا ماشین آلات یکپارچه است. نقشه ها، تلورانس ها، الزامات مواد، معیارهای بازرسی و انتظارات بسته بندی باید از قبل توافق شود.

چالش 5: انتخاب با قیمت به تنهایی

کمترین قیمت واحد ممکن است نشان دهنده کمترین هزینه کل پروژه نباشد. کار مجدد، تاخیر در نصب، تعویض قطعات، مشکلات حمل و نقل و کیفیت ناسازگار می تواند به سرعت از تفاوت قیمت اولیه بیشتر شود.

10. چرا با شرکت فولاد گوجیان (تیانجین) کار می کنیم؟

برای خریدارانی که ریل های راهنما فولادی را تامین می کنند، توانایی تامین کننده در درک الزامات فنی به اندازه ظرفیت تولید مهم است. شرکت فولاد گوجیان (تیانجین) می تواند به عنوان یک شریک فنی در تولید برای خریدارانی که به قطعات فولادی با ابعاد تعریف شده، الزامات تولید سازگار و پشتیبانی کاربردی نیاز دارند، خدمت کند.

یک فرآیند منبع یابی حرفه ای باید با برنامه واقعی آغاز شود. به جای تلقی هر سفارش به عنوان یک محصول فولادی عمومی، تامین‌کننده و خریدار می‌توانند مشخصات، ابعاد، مواد مورد نیاز، شرایط سطح، طول، تحمل‌ها، بسته‌بندی و انتظارات بازرسی را قبل از تولید روشن کنند.

برای خریداران بین المللی، هدف صرفاً خرید یک طول فولاد نیست. این به دست آوردن راه حل راه آهن است که متناسب با کاربرد، روش نصب، الزامات کیفیت و برنامه پروژه باشد.

11. سوالات متداول

12. نتیجه گیری

یک ریل راهنمای قابل اعتماد نتیجه بیش از یک پروفیل فولادی مناسب است. عملکرد واقعی آن به رابطه بین کیفیت مواد، هندسه، صافی، وضعیت سطح، استحکام ساختاری، اتصالات، دقت نصب و محیط عملیاتی بستگی دارد.

برای آسانسورها و سایر سیستم‌های حرکتی دقیق، این عوامل اهمیت ویژه‌ای پیدا می‌کنند، زیرا ریل‌های راهنما به طور مستقیم بر تراز، کیفیت سواری، پایداری تجهیزات، نیازهای تعمیر و نگهداری و عملکرد ایمن تأثیر می‌گذارند. استانداردهای بین المللی مانند ISO 8100-33 الزامات تعریف شده ای را برای ریل های راهنمای آسانسور استاندارد ارائه می کنند، در حالی که مقررات محلی ممکن است الزامات اضافی را برای تاسیسات خاص تعیین کند.

برای خریداران، موثرترین رویکرد این است که برنامه را به طور واضح تعریف کنند، مشخصات فنی را قبل از تولید تأیید کنند، سیستم راهنمای کامل را ارزیابی کنند، و با سازنده ای که قادر به حفظ کیفیت ثابت از مواد خام تا بازرسی نهایی باشد، کار کند.
