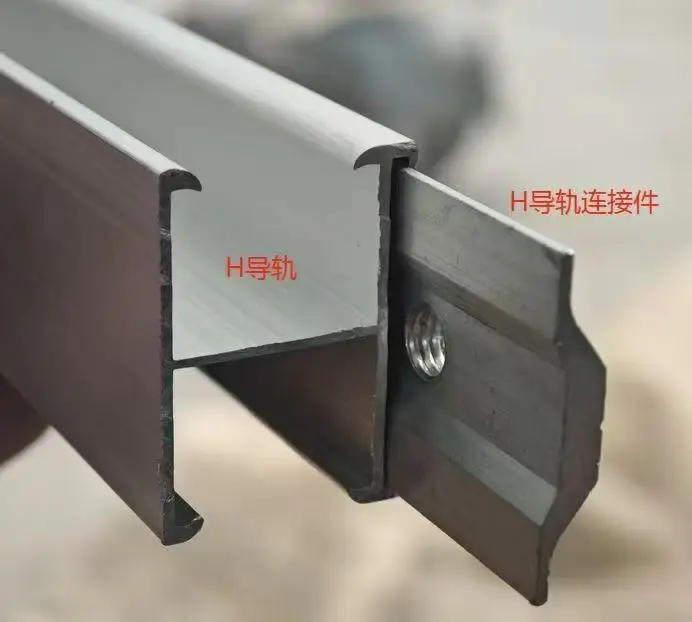

ریل های راهنما اجزای اصلی باربر سیستم های نصب فتوولتائیک (PV) هستند که عمدتاً برای ایمن سازی و چیدمان ماژول های PV خورشیدی استفاده می شوند. آنها معمولاً همراه با اتصال دهنده هایی مانند گیره و پیچ و مهره استفاده می شوند. خط تولید جامع ریلی ما دارای دو نوع ماده اصلی است - فولاد (گالوانیزه گرم و آلیاژ روی - آلومینیوم - منیزیم) و آلیاژ آلومینیوم - و شامل پروفیل های مقطعی مختلف از جمله ریل H، ریل بدون آج و ریل سفارشی است. این ریل ها بار ماژول های PV را تحمل می کنند و نیروها را به پایه های نصب یا پایه های سقف منتقل می کنند. آنها برای نصب PV توزیع شده بر روی سقف‌های کاشی فولادی رنگی و سقف‌های بتنی مسطح، و همچنین برای خودروهای PV و برخی نیروگاه‌های PV زمینی مناسب هستند.
ریل‌های راهنما در مواد مختلفی مانند آلیاژ آلومینیوم، آلیاژ Zn-Al-Mg و فولاد گالوانیزه داغ- برای مطابقت با شرایط مختلف پروژه، از جمله مکان‌های داخلی و ساحلی، محیط‌های با شوری بالا، مکان‌هایی با محدودیت بار سقف، و نیروگاه‌های با دهانه بزرگ در دسترس هستند.

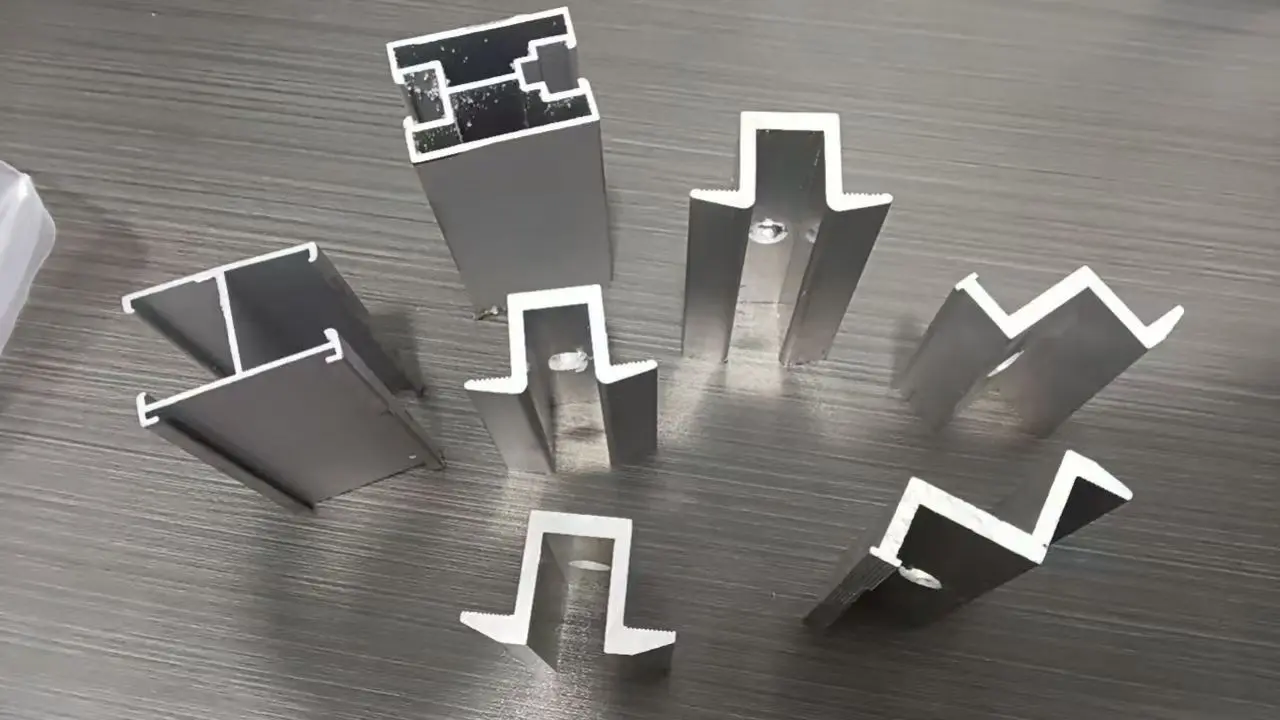

شامل پروفیل‌های استاندارد C، H، و U شکل، پروفیل‌های سبک وزن بدون آج‌دار، و اشکال غیر استاندارد سفارشی است که سازگاری با پروژه‌های معمولی و برنامه‌های مقاوم‌سازی تخصصی را تضمین می‌کند.
پشتیبانی از برش با طول ثابت، پانچ CNC و ماشینکاری پروفایل سفارشی. ما محدود به محصولات استاندارد خارج از قفسه نیستیم و می‌توانیم قطعاتی را برای برآورده کردن الزامات طراحی پروژه خاص بسازیم.
ریل‌های راهنما، گیره‌ها (گیره‌های میانی/پایانی)، بست‌های فولادی ضد زنگ و اجزای زمین در داخل تولید می‌شوند. این کار درجه بالایی از سازگاری بین پروفایل ها و لوازم جانبی را تضمین می کند و خطاهای مونتاژ در محل را به حداقل می رساند.
مشخصات استاندارد برای تحویل سریع ذخیره شده است. کارخانه ما دارای ظرفیت سالانه 200000 تن است که می تواند تامین عمده نیروگاه های GW را تامین کند.
نیاز به تهیه جداگانه از کارخانه های آلومینیوم و فولاد را برطرف می کند. ما طیف کاملی از ریل ها و لوازم جانبی تطبیق را ارائه می دهیم و کل فرآیند خرید را ساده می کنیم.
| مورد پارامتر | مشخصات فنی |
| مواد پایه اختیاری | آلیاژ آلومینیوم 6063-T5 / نوار فولادی Zn-Al-Mg S350GD / فولاد گالوانیزه گرم Q355 |
| درمان سطحی | آنودایز / پوشش روی - آل - منیزیم / گالوانیزه گرم |
| انواع بخش اصلی | نوع H، نوع C، نوع U، سبک وزن تقویت نشده، مقاطع خاص به شکل سفارشی |
| ضخامت دیوار پروفایل | آلیاژ آلومینیوم: 1.2-2.0 میلی متر؛ فولاد: 1.0-1.5mm (قابل تنظیم) |
| طول تحویل استاندارد | 4 متر، 6 متر; برش سفارشی به هر طول موجود |
| ماژول های سازگار | طیف کاملی از ماژول های تک کریستالی، PERC، TOPCon PV |
| لوازم جانبی پشتیبانی | گیره های میانی، گیره های انتهایی، بست های فولادی ضد زنگ، اجزای زمین |
| سناریوهای کاربردی | سقف‌های کاشی فولادی رنگی، پشت‌بام‌های بتنی، نیروگاه‌های زمینی، کابین‌های PV، پروژه‌های فتوولتائیک با شکل خاص بازسازی‌شده |
| استانداردهای قابل اجرا | استاندارد چینی GB، استاندارد اروپایی EN؛ گواهی مواد موجود |
نمرات مواد برای هر دسته از ریل های راهنما تأیید می شود تا اطمینان حاصل شود که از مواد بازیافتی یا ناخالص استفاده نمی شود.
بررسی‌های تحمل ابعادی و بررسی‌های نقطه‌ای روی ضخامت پوشش آنودایز شده اطمینان حاصل می‌کند که عملیات سطح مطابق با استانداردها است.
3. گزارش های خواص مکانیکی برای پروفایل ها در صورت درخواست در دسترس است.
4. گزارش‌های آزمایشی شخص ثالث (مانند TUV، SGS) را می‌توان برای برآورده کردن الزامات مناقصه پروژه‌های خارج از کشور و اظهارنامه‌های گمرکی ارائه کرد.
ما به انتخاب مدل ریل های راهنما بر اساس بارهای باد و برف خاص پروژه، شرایط سقف و آب و هوای محلی کمک می کنیم. نمونه های فیزیکی را می توان برای تأیید مواد، سطح مقطع و پرداخت سطح ارسال کرد. ما اسناد مناقصه پروژه، از جمله مشخصات محصول و گزارش های آزمایش را ارائه می دهیم. برای مشتریان خارج از کشور، توصیه هایی را ارائه می دهیم که مطابق با استانداردهای محلی است.
برای سفارش‌های سفارشی، قبل از شروع تولید، نقشه‌های پردازشی برای امضای مشتری ایجاد می‌کنیم. در طول تولید، ما عکس‌ها یا فیلم‌هایی از بازرسی مواد خام، پردازش پروفایل و بررسی‌های نقطه‌ای محصول نهایی ارائه می‌کنیم تا مشتریان بتوانند پیشرفت را دنبال کنند. محموله ها شامل لیست بسته بندی کامل و گواهی مواد می باشد. ما گزینه های مختلف بسته بندی، از جمله بسته بندی کششی ضد باران را برای جلوگیری از آسیب در حین حمل و نقل ارائه می دهیم. برای سفارشات داخلی، تحویل مستقیم کامیون به محل پروژه را ترتیب می دهیم. برای سفارشات صادراتی، ما با اسناد کامل گمرکی کمک می کنیم و شرایط تجاری مختلف را پشتیبانی می کنیم (به عنوان مثال، FOB).
اگر آسیب (مانند فرورفتگی یا تغییر شکل) در حین حمل و نقل رخ دهد، ما به‌سرعت وضعیت را پس از دریافت عکس‌های تأیید ارزیابی می‌کنیم و ترتیبی می‌دهیم تا قطعات جایگزین یا راه‌حل مورد توافق طرفین را جایگزین کنیم. ما راهنمای نصب جامع، از جمله نمودارها و نکات کلیدی نصب را ارائه می دهیم. تیم فنی ما پشتیبانی از راه دور را برای حل هر گونه مشکلی که در حین نصب با آن مواجه می شوید ارائه می دهد.

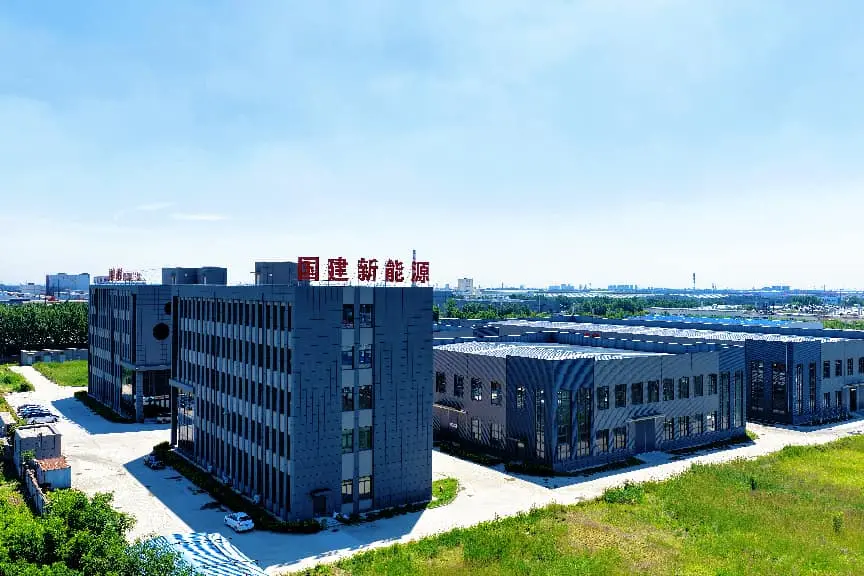

کارخانه ما در پایگاه صنعتی Daqiuzhuang در Jinghai، Tianjin، نزدیک به بندر تیانجین واقع شده است. این امکان تحویل مستقیم کامیون به سایت های پروژه داخلی و ترخیص راحت از گمرک و حمل و نقل برای سفارشات صادراتی را فراهم می کند. ما مشارکت طولانی مدت و پایدار با کارخانه های اکستروژن آلومینیوم را حفظ می کنیم و از تامین مطمئن مواد اولیه اطمینان می دهیم و تضمین می کنیم که درجه های مواد هرگز جایگزین نمی شوند. ما کنترل کیفیت جامع را در کل فرآیند اجرا می کنیم و بازرسی های متعددی را از مصرف مواد خام تا ارسال کالاهای نهایی انجام می دهیم. ما به طور همزمان ریل های فولادی (ریل های H، ریل های با مشخصات ویژه و ریل های بدون دنده) تولید می کنیم، که به مشتریان این امکان را می دهد که لوازم جانبی نصب فولاد و ریل های آلیاژ آلومینیوم را در یک فروشگاه یکپارچه تهیه کنند. این هزینه‌های ارتباطی مرتبط با مدیریت چندین تامین‌کننده را کاهش می‌دهد و ما سفارش‌های هر اندازه را انجام می‌دهیم.
پاسخ: اگر شکاف های مقطعی مطابقت داشته باشند، لوازم جانبی قابل تعویض هستند. با این حال، تماس مستقیم بین فولاد و آلومینیوم باعث خوردگی الکتروشیمیایی می شود، بنابراین هنگام اختلاط مواد باید واشرهای عایق نصب شوند.
A: پروفیل ها با فیلم محافظ پوشانده شده اند. کل دسته در فیلم کششی ضد باران پیچیده شده و با محافظ لبه های کاغذ سخت محکم می شود. پروفیل های بلند نیز با قاب های چوبی تقویت می شوند تا خطر خراش در حین حمل و نقل به حداقل برسد.
پاسخ: نه، متفاوت است. ریل های فولادی روی آلومینیوم منیزیم و گالوانیزه گرم دارای 25 سال ضمانت ضد خوردگی هستند، در حالی که ریل های آلیاژ آلومینیوم آنودایز دارای 20 سال ضمانت ضد خوردگی هستند. لطفاً قبل از ثبت سفارش، شرایط گارانتی خاص را تأیید کنید.
A: ریل های راهنما را می توان با مقاطع خاص سفارشی کرد، مشروط به حداقل مقادیر سفارش (MOQ) برای ایجاد قالب اکستروژن. با این حال، اصلاحات ساده مانند تنظیم طول یا پانچ کردن نیازی به قالب‌های جدید ندارند و نیازهای MOQ کمتری دارند.
A: پروفیل های شیاردار استاندارد جفت شده با گیره های سازگار نمی لغزند. شما باید ضخامت جزء را ارائه دهید تا بتوانیم گیره صحیح را مطابقت دهیم. مخلوط کردن لوازم جانبی از برندهای مختلف توصیه نمی شود.
پاسخ: آنها را در یک مکان خشک و دارای تهویه مناسب نگهداری کنید و از قرار گرفتن در معرض باران یا آب ایستاده خودداری کنید. پروفیل ها باید از سطح زمین بلند شوند - آنها را مستقیماً روی خاک یا گل قرار ندهید - و فیلم محافظ نباید زودتر از موعد برداشته شود.
