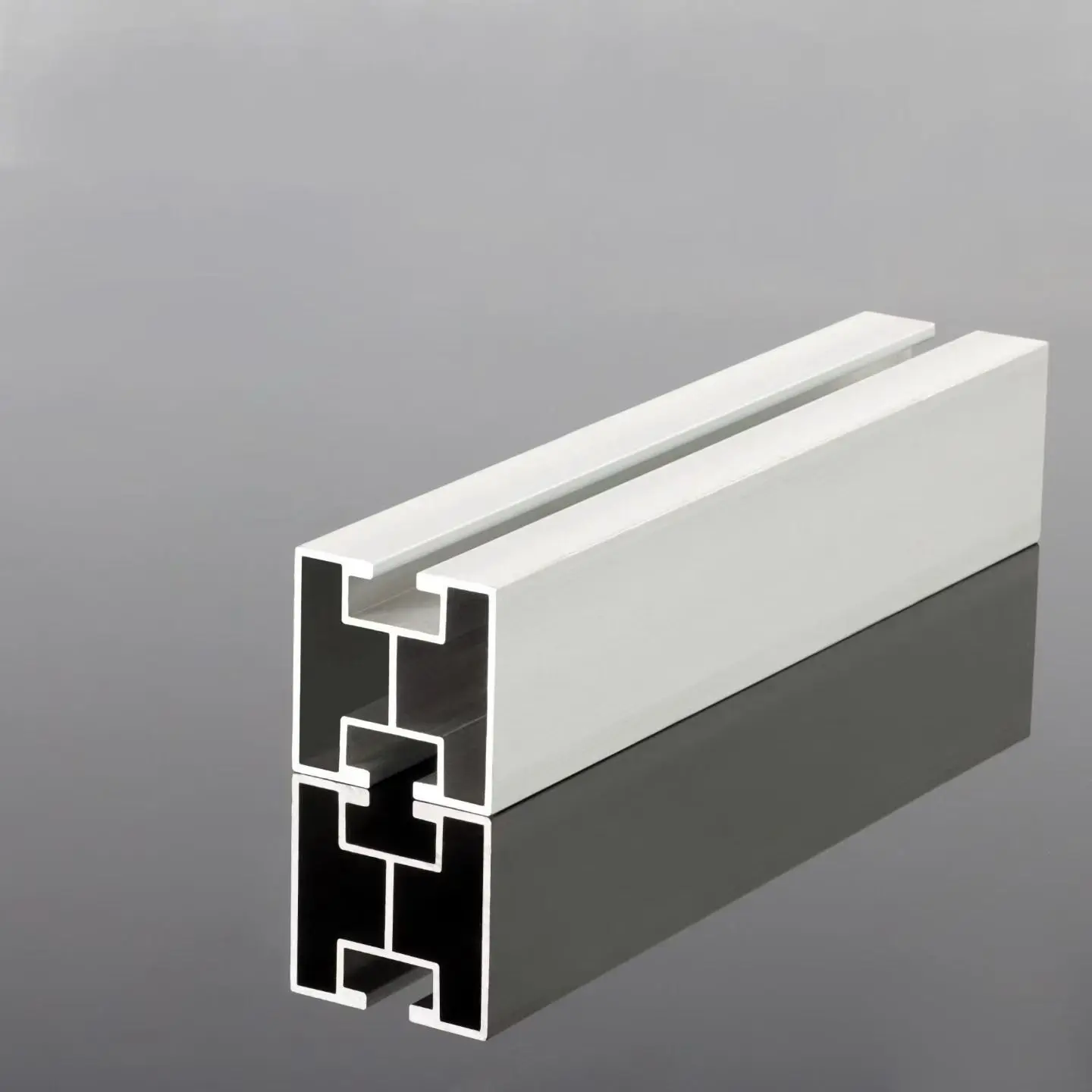

ریل راهنما تقویت شده

ریل هایی که در نقشه ها یکسان به نظر می رسند، پس از نصب در یک آرایه روی یک سطح شیب دار، می توانند رفتار بسیار متفاوتی داشته باشند: فاصله تارها عریض می شود و مسیرهای بار جابجا می شوند و باعث می شود که نمای مستقیم به تدریج خم شود یا بین تکیه گاه ها کمانش کند. این تغییر شکل اغلب منجر به عدم تراز ماژول و شل شدن گیره ها در طول زمان می شود. ریل های راهنما تقویت شده به طور خاص برای رفع این مشکل طراحی شده اند. گوجیان اینها را با استفاده از فرآیند یکپارچه شکل‌دهی سرد با دنده‌های طولی پیوسته تولید می‌کند که تقویت‌کننده را به بخشی جدایی‌ناپذیر از خود فولاد تبدیل می‌کند.

ساختار تقویت شده چگونه کار می کند

دنده ها یک هدف واحد را دنبال می کنند: افزایش مقاومت پروفیل در برابر خمش و پیچش بدون دو برابر شدن وزن. از آنجایی که ریل ها در یک گذر به صورت سرد شکل می گیرند، دنده ها به طور مداوم در تمام طول حرکت می کنند. عدم وجود جوش در نقاط تقویتی، مناطق مستعد زنگ زدگی یا ترک زودرس تحت بارهای باد چرخه ای را از بین می برد. به بیان ساده، فولاد اضافی دقیقاً در جایی که برای مقابله با گشتاورهای خمشی مورد نیاز است، به صورت استراتژیک قرار می گیرد.

انتخاب مواد و پوشش بر اساس شرایط سایت است نه عادت. پوشش‌های روی-آلومینیوم-منیزیم (ZAM) یک لایه محافظ متراکم را تشکیل می‌دهند که می‌تواند برای پوشاندن لبه‌های بریده مهاجرت کند و ریل‌های راهنما تقویت‌شده با پوشش ZAM را به انتخاب پیشنهادی برای پروژه‌های تخت ساحلی، شیلاتی-خورشیدی و جزر و مدی تبدیل می‌کند. گالوانیزه گرم یک راه حل مقرون به صرفه برای نیروگاه های استاندارد داخلی باقی می ماند، در حالی که گزینه های "فولاد سیاه" (بدون روکش) برای خریدارانی که ترجیح می دهند بعداً عملیات سطحی خود را اعمال کنند، در دسترس است.

مزایای اصلی و دلایل پشت سر آنها

سفتی بیشتر، نه وزن بیشتر:

پروفیل تقویت شده یکپارچه ظرفیت باربری بالاتر در هر کیلوگرم را ارائه می دهد. این به پروژه های پشت بام اجازه می دهد تا استحکام سازه را افزایش دهند در حالی که وزن مرده را تحت کنترل نگه می دارند - یک مزیت مستقیم در زمانی که حاشیه بار ساختمان تنگ است.

پوشش های مطابق با سایت:

ZAM برای محیط‌های با رطوبت یا نمک پاشش، گالوانیزه گرم برای نیروگاه‌های استاندارد، و فولاد سیاه برای پروژه‌هایی که نیاز به پوشش محلی دارند. نسخه ZAM دارای 25 سال گارانتی ضد زنگ، نسخه گالوانیزه گرم با 15 سال گارانتی است و خود ساختار دارای 10 سال گارانتی است.

نصب سریعتر:

سطح مقطع کانالی شکل ریل راهنما تقویت شده مستقیماً پیچ های T را در خود جای می دهد. موقعیت اجزا را می توان با لغزش آنها در امتداد ریل تنظیم کرد و نیاز به سوراخ کردن مجدد را از بین برد. گیره ها و اتصالات منطبق از خطوط تولید خود ما می آیند و به طور موثر یک تامین کننده کامل را از زنجیره نصب شما حذف می کنند.

پیش ساخته قبل از حمل و نقل:

پانچ، برش و جوشکاری طبق نقشه ها در داخل خانه انجام می شود. ریل های تقویت شده برای نصب فوری پس از ورود آماده هستند، به حداقل رساندن سنگ زنی، برش، و محافظت در برابر خوردگی در محل - برای نیروگاه های کوهستانی از راه دور که در آن هر ساعت صرفه جویی شده به صرفه جویی در هزینه واقعی تبدیل می شود.

مشخصات فنی

مورد	مشخصات
مواد	فولاد کربنی شکل سرد
ساختار	بخش سرد یکپارچه + دنده های پیوسته یکپارچه
گزینه های پوشش	روی-آلومینیوم-منیزیم (ZAM) / گالوانیزه گرم / روکش سیاه (بدون روکش)
حداکثر ضخامت	12 میلی متر
بخش	بخش سفارشی برای هر نقشه مشتری
طول	طبق نقشه ها به طول برش دهید
چفت و بست	اسلات سازگار با T-bolt; گیره ها و کانکتورهای میانی و انتهایی خود تولید شده
گارانتی	ضمانت ضد خوردگی: 25 سال برای ZAM، 15 سال برای گالوانیزه گرم. گارانتی ساختاری: 10 سال
MOQ	ظرف 1 × 20GP؛ دستورات آزمایشی قابل مذاکره
زمان سرب	7 تا 15 روز کاری پس از دریافت سپرده
شرایط تجارت	FOB / CFR / CIF

برنامه های کاربردی

ریل های راهنما تقویت شده برای مکان هایی طراحی شده اند که پروفیل های استاندارد به محدودیت های باربری خود نزدیک می شوند. برنامه های زیر سناریوهای بارگذاری را پوشش می دهند که اغلب با آن مواجه می شویم.

گیاهان PV کوهستانی:

زمین های موج دار منجر به باد ناهموار و بارهای برف می شود. پروفیل تقویت‌شده تضمین می‌کند که آرایه در طول دهانه‌های مختلف مستقیم باقی می‌ماند - به همین دلیل است که گیره‌ها حتی در سال‌های دوم و سوم کارکرد، ایمن می‌مانند.

پروژه های شیلات - خورشیدی و کشاورزی - خورشیدی:

محیط های هوای آزاد، نوسانات قابل توجه دمای روزانه، و شرایط زمین مرطوب، همگی خوردگی را تسریع می کنند. پوشش ZAM این تنش‌های محیطی را تحمل می‌کند، در حالی که پروفیل تقویت‌شده بارهای اضافی مرتبط با دهانه‌های طولانی‌تر روی آب یا محصولات را تحمل می‌کند.

گیاهان مسطح فراساحلی و جزر و مدی:

اسپری نمک آزمون نهایی را برای ریل ها ایجاد می کند. در اینجا، پروفیل ضخیم شده و تقویت شده در برابر فشار باد مقاومت می کند، در حالی که پوشش ZAM خوردگی را از بیرون به داخل کند می کند. از آنجایی که هر دو خواسته حیاتی هستند، توصیه می کنیم هر دو ویژگی را مشخص کنید.

سیستم های ردیابی:

سیستم های تک محوره و دو محوره ریل ها را در طول روز تحت بارگذاری های مکرر قرار می دهند. پروفیل های استاندارد تحت این شرایط تغییر شکل می دهند، در حالی که پروفیل های تقویت شده به طور خاص برای تحمل بارهای چرخه ای طراحی شده اند.

سیستم های نصب انعطاف پذیر:

سازه های انعطاف پذیر با دهانه بزرگ به ریل نیاز دارند تا شکل خود را با حداقل پشتیبانی زیرین حفظ کنند. استحکام ساختاری - نه فقط استحکام - عامل کلیدی در حصول اطمینان از حفظ زاویه شیب طراحی شده ماژول ها است. نیروگاه های خورشیدی روی پشت بام تجاری و صنعتی: محدودیت بار سقف، وزن خود را محدود می کند، و به حداکثر رساندن استحکام در هر کیلوگرم ضروری است - دقیقاً همان چیزی که هندسه دنده در دویدن طولانی و مداوم ارائه می دهد.

جابجایی، نصب و نگهداری

ذخیره سازی و حمل و نقل:

روی تکیه گاه های برجسته در یک منطقه سرپوشیده و دارای تهویه قرار دهید. برای جلوگیری از خراش پوشش یا تغییر شکل بخش قبل از نصب از محافظ لبه در هنگام جابجایی استفاده کنید.

پردازش در محل:

تمام لبه های برش خورده را جدا کنید و پوشش ضد خوردگی لمس کنید. سوراخ ها را برای جلوگیری از دنده ها قرار دهید. هرگز خود دنده را آسیاب نکنید - دنده منبع استحکام است، بنابراین خرد کردن آن هدف از خرید این ریل را شکست می دهد.

نصب و راه اندازی:

فقط از ریل های مستقیم و بدون آسیب استفاده کنید. بست ها را با مشخصات گشتاور استاندارد سفت کنید و در صورت لزوم شکاف های انبساط در اتصالات ایجاد کنید. برای پروژه‌ها در مناطق کوهستانی، جزر و مدی یا مناطق ساحلی، قبل از نصب ریل‌های راهنما تقویت‌شده، از پایداری پایه اطمینان حاصل کنید.

O&M:

پیچ ها، تغییر شکل بخش و وضعیت پوشش را به طور دوره ای بازرسی کنید. فواصل بازرسی برای محیط های در معرض اسپری نمک را کوتاه کنید. هنگام نصب تجهیزات کمکی از بارهای طراحی تجاوز نکنید و فوراً آسیب های پوشش را برطرف کنید.

سوالات متداول

Q1: آیا باید نسخه روی-آلومینیوم-منیزیم (ZAM) را انتخاب کنم یا نسخه گالوانیزه گرم؟

پاسخ: اجازه دهید شرایط سایت تصمیم بگیرد. برای پروژه‌های ساحلی، خورشیدی-شیلاتی، یا تخت جزر و مدی، ZAM را توصیه می‌کنیم – این پوشش از لبه‌های بریده شده محافظت می‌کند و در برابر خوردگی با اسپری نمک مقاومت می‌کند، با ضمانت ضد خوردگی ۲۵ ساله. برای کارخانه های داخلی استاندارد، گالوانیزه گرم با 15 سال ضمانت ضد خوردگی مقرون به صرفه عالی ارائه می دهد.

Q2: آیا می توانید ریل های راهنما تقویت شده را بر اساس نقشه های مقطع خود ما بسازید؟

ج: بله. بخش های سفارشی بخشی استاندارد از کسب و کار ما است: ما طبق نقشه ها (تا ضخامت 12 میلی متر) و پانچ، برش و جوشکاری کامل در داخل خانه، رول سرد می کنیم، بنابراین محصول پس از تحویل برای نصب آماده است.

Q3: چه ضمانتی ارائه می شود؟

پاسخ: ما 25 سال ضمانت ضد خوردگی برای نسخه های ZAM، 15 سال برای نسخه های گالوانیزه گرم و 10 سال ضمانت ساختاری برای سیستم نصب ارائه می دهیم.

Q4: آنها چگونه بسته بندی می شوند؟ ظرفیت کانتینر چقدر است؟

A: یک کانتینر 20GP تقریباً 2 مگاوات فولاد سیستم نصب را در خود جای می دهد، در حالی که یک کانتینر 40HQ حدود 4-5 مگاوات را در خود جای می دهد. ریل ها بسته بندی شده و برای حمل و نقل دریایی محافظت می شوند. سفارشات آزمایشی دسته کوچک برای پروژه های اولیه قابل مذاکره است.

Q5: چه گواهینامه های کیفیتی را می توان ارائه داد؟

A: این کارخانه دارای گواهینامه ISO 9001، ISO 14001، و ISO 45001 است. گزارش های محاسبات ساختاری و گزارش های آزمون شخص ثالث در دسترس هستند. لطفاً بازار مقصد را به ما اطلاع دهید تا بتوانیم مدارک خاص مورد نیاز را تأیید کنیم.
