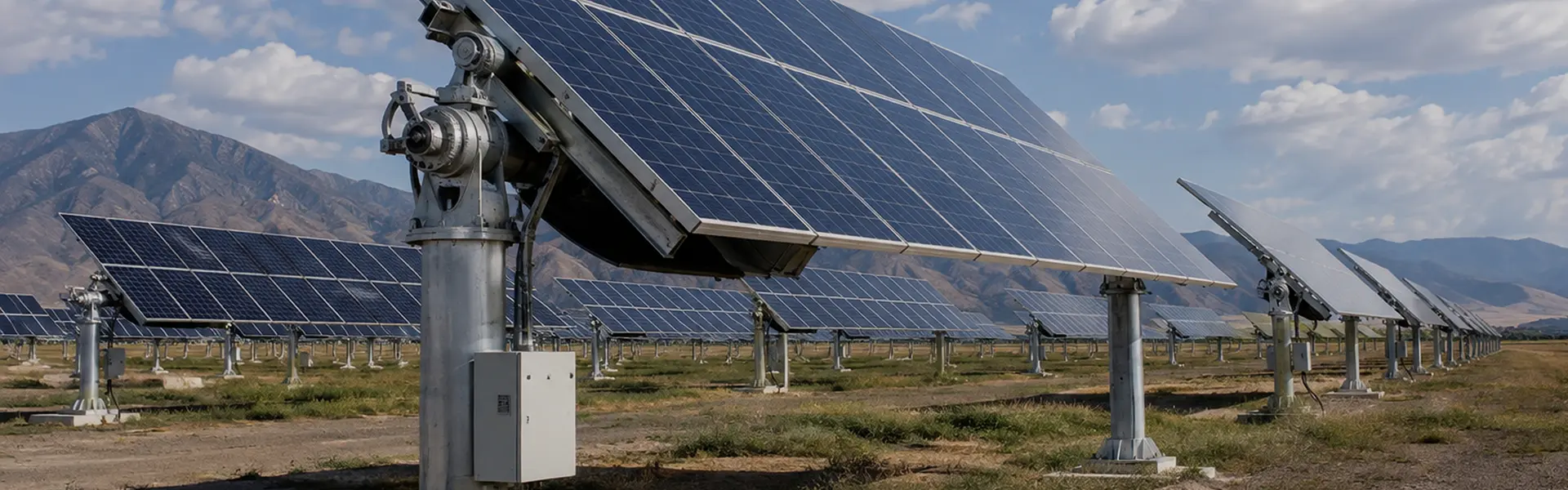

A سیستم ردیاب خورشیدی تک محوره کج شدهبه ماژول های فتوولتائیک اجازه می دهد تا حول یک محور شیب دار بچرخند و به حفظ زاویه مطلوب تری نسبت به خورشید در طول روز کمک می کند. در مقایسه با نصب شیب ثابت، این رویکرد می‌تواند تابش خورشیدی دریافتی توسط ماژول‌ها را افزایش دهد و در عین حال معماری مکانیکی ساده‌تری نسبت به ردیابی دو محوره حفظ کند. این مقاله توضیح می‌دهد که ردیابی محور کج چگونه کار می‌کند، به چه چالش‌های پروژه می‌پردازد، چگونه اجزای سیستم بر عملکرد تأثیر می‌گذارند، و مهندسان و توسعه‌دهندگان پروژه باید در هنگام برنامه‌ریزی یک راه‌حل ردیابی قابل اعتماد در نظر بگیرند. همچنین شرایط نصب، طراحی سازه، استراتژی های کنترل، تعمیر و نگهداری، بازده انرژی و ارزش پروژه بلند مدت را بررسی می کند.
ماژول های فتوولتائیک خورشیدی با تبدیل نور خورشید به انرژی الکتریکی، الکتریسیته تولید می کنند. با این حال، مقدار تابش خورشیدی مفیدی که به یک ماژول می رسد به طور مداوم با حرکت خورشید در آسمان تغییر می کند. یک ساختار PV با شیب ثابت یک جهت از پیش تعیین شده را حفظ می کند، به این معنی که زاویه آن نسبت به خورشید تنها در دوره های خاص بهینه است.
این یک چالش عملی برای توسعه دهندگانی ایجاد می کند که می خواهند تولید انرژی را بدون معرفی پیچیدگی یک سیستم ردیابی کاملاً دو محوره افزایش دهند. الفسیستم ردیاب خورشیدی تک محوره کج شدهاین شکاف را با اجازه دادن به آرایه PV برای چرخش حول یک محور شیبدار برطرف می کند.
ردیابی تک محوره در حال حاضر به طور گسترده در برنامه های فتوولتائیک، به ویژه در تاسیسات خورشیدی بزرگتر استفاده می شود. تحقیقات نشان داده است که سیستم‌های تک محوری در مقایسه با سیستم‌های شیب ثابت می‌توانند انرژی قابل‌توجهی را ارائه دهند، اگرچه بهره واقعی به شدت به عرض جغرافیایی، آب و هوا، هندسه سیستم، سایه‌زنی و شرایط عملیاتی بستگی دارد. :contentReference[oaicite:0]{index=0}
پیکربندی محور کج متغیر طراحی دیگری را اضافه می کند: محور چرخش به جای اینکه کاملاً افقی یا عمودی باشد مایل است. این هندسه می تواند به ویژه زمانی مفید باشد که محل پروژه، عرض جغرافیایی، زمین و مسیر خورشیدی مورد نظر یک محور شیبدار را سودمند کند.
یک سیستم ردیاب خورشیدی تک محوره کج‌شده یک ساختار نصب فتوولتائیک است که در آن ماژول‌های خورشیدی حول یک محور می‌چرخند که با زاویه نسبت به سطح افقی زمین نصب شده است.
بر خلاف یک ساختار ثابت PV، ماژول ها به طور دائم در یک جهت قفل نمی شوند. یک مکانیزم محرک موتوری موقعیت زاویه ای خود را در طول روز مطابق با استراتژی ردیابی تغییر می دهد. با این حال، برخلاف ردیاب دو محوره، این سیستم تنها از یک درجه آزادی چرخشی استفاده می کند.
ادبیات فنی به طور کلی یک ردیاب تک محوره کج را به عنوان سیستمی توصیف می کند که محور چرخش آن بین افقی و عمودی قرار دارد. شیب محور را می توان با توجه به موقعیت جغرافیایی، هندسه خورشیدی، الزامات سازه ای و اهداف پروژه انتخاب کرد. :contentReference[oaicite:1]{index=1}
مفهوم اصلی را می توان به صورت زیر خلاصه کرد:
اصل کار ساده است: ردیاب جهت آرایه PV را تغییر می دهد تا ماژول ها نور خورشید را در زمان های مختلف روز با زاویه مطلوب تری دریافت کنند.
یک سیستم معمولی با یک محور سازه ای شروع می شود که توسط پایه ها و مجموعه های بلبرینگ پشتیبانی می شود. ماژول های PV بر روی یک لوله گشتاور یا پرتو ساختاری معادل نصب می شوند. سپس یک موتور و مکانیزم انتقال، آرایه را حول محور شیب دار می چرخاند.
کنترل کننده می تواند از محاسبات موقعیت خورشیدی برنامه ریزی شده، اطلاعات زمان، مختصات جغرافیایی، حسگرها یا ترکیبی از این ورودی ها استفاده کند. سپس استراتژی ردیابی موقعیت مناسب آرایه را تعیین می کند.
تحقیقات در مورد ردیابی محور کج نشان داده است که چرخش بهینه حول یک محور شیبدار می‌تواند استخراج انرژی را در مقایسه با روش‌های ردیابی جایگزین خاص، به ویژه در عرض جغرافیایی و شرایط آب و هوایی خاص، بهبود بخشد. :contentReference[oaicite:2]{index=2}
با این حال، ردیابی نباید به عنوان یک درصد افزایش جهانی در نظر گرفته شود. سود واقعی انرژی به محیط کامل پروژه بستگی دارد. یک ردیاب خوب طراحی شده باید مسیر خورشید، زمین، پیکربندی ماژول، فاصله ردیف، سایه، شرایط باد و استراتژی عملیاتی را در نظر بگیرد.
یک سیستم ردیاب خورشیدی تک محوره قابل اعتماد بیش از یک قاب چرخشی است. عناصر مکانیکی، الکتریکی، سازه ای و کنترلی باید با هم کار کنند.
| جزء | عملکرد اولیه | ملاحظات کلیدی |
|---|---|---|
| ساختار پشتیبانی | ماژول های PV را پشتیبانی می کند و بارهای ساختاری را توزیع می کند | استحکام، سختی، مقاومت در برابر خوردگی |
| محور شیبدار | هندسه چرخشی را تعریف می کند | زاویه محور، تراز، صلبیت |
| موتور محرک | حرکت چرخشی را فراهم می کند | گشتاور، قابلیت اطمینان، مصرف برق |
| گیربکس یا درایو چرخان | نیروی موتور را به سازه منتقل می کند | ظرفیت بار و دوام مکانیکی |
| کنترل کننده | موقعیت های ردیابی را محاسبه و مدیریت می کند | دقت، ارتباط، منطق کنترل |
| بازخورد موقعیت | موقعیت آرایه واقعی را تایید می کند | دقت و تشخیص عیب |
| بنیاد | بارهای سازه ای را به زمین منتقل می کند | شرایط خاک، بارها، روش نصب |
| سیستم ایمنی | از ردیاب در شرایط غیر عادی محافظت می کند | حفاظت از باد، محدودیت ها، کنترل اضطراری |
مهمترین دلیل برای نصب فناوری ردیابی، بهبود رابطه بین سطح ماژول و نور خورشید ورودی است. با حرکت در طول روز، آرایه می تواند تشعشعات مستقیم خورشیدی بیشتری را نسبت به یک سازه ساکن تحت شرایط مناسب جذب کند.
تحقیقات تجربی روی ردیابی تک محوری کج شده، افزایش انرژی قابل اندازه گیری را در مقایسه با سیستم های ثابت گزارش کرده است، در حالی که همچنین نشان می دهد که عملکرد به طور قابل توجهی با شرایط آب و هوایی متفاوت است. :contentReference[oaicite:3]{index=3}
یک ردیاب دو محوره می تواند خورشید را در دو بعد دنبال کند، اما این نیاز به حرکت مکانیکی، کنترل ها و اجزای اضافی دارد. یک ردیاب تک محوری یک درجه حرکت را فراهم می کند و یک معماری مکانیکی بالقوه ساده تر ایجاد می کند.
این تعادل بین جذب انرژی اضافی و پیچیدگی مکانیکی ردیابی تک محوری را برای بسیاری از پروژه های PV بزرگتر جذاب می کند.
یک محور چرخش شیبدار را می توان با توجه به هندسه پروژه پیکربندی کرد. این می تواند برای سایت هایی با ارزش باشد که در آن ترتیب ردیابی افقی معمولی مناسب ترین راه حل نیست.
برای پروژه هایی که شامل زمین های شیب دار یا پیچیده هستند، طراحی سازه اهمیت ویژه ای پیدا می کند. ردیاب باید بر اساس شرایط واقعی سایت مهندسی شود نه اینکه صرفاً یک پیکربندی استاندارد را اعمال کند.
مطالعات نشان داده اند که ردیابی تک محوری بهینه می تواند مجموعه سالانه خورشیدی را در مقایسه با پیکربندی های PV ثابت افزایش دهد. یک تجزیه و تحلیل منتشر شده از یک سازه با محور کج جدید، تشعشع تصادفی سالانه معادل 96.40٪ از سیستم مرجع دو محوره مدل شده آن را تحت شرایط مطالعه گزارش کرد. :contentReference[oaicite:4]{index=4}
این نتیجه باید به عنوان یک نتیجه تحقیق تحت مفروضات تعریف شده درک شود تا یک تضمین عملکرد جهانی. شبیه سازی پروژه خاص ضروری است.
توسعه دهندگان پروژه های خورشیدی معمولاً با چندین الزام رقیب روبرو هستند: بازده انرژی بالاتر، هزینه سرمایه معقول، تعمیر و نگهداری محدود، زمین دشوار، آب و هوای متغیر و طول عمر عملیات طولانی.
| عامل | PV ثابت شیب | ردیابی تک محوری کج شده |
|---|---|---|
| حرکت ماژول | هیچ کدام | یک محور چرخشی |
| پیچیدگی مکانیکی | کم | متوسط |
| مجموعه انرژی | با جهت گیری ثابت تعیین می شود | می تواند تحت شرایط خورشیدی مناسب بهبود یابد |
| تعمیر و نگهداری | به طور کلی محدود است | نیاز به بازرسی اجزای متحرک دارد |
| سیستم کنترل | حداقل | مورد نیاز |
| حفاظت از آب و هوا | طراحی سازه غیرفعال | می تواند شامل موقعیت یابی محافظ خودکار باشد |
| سازگاری سایت | بالا برای زمین های معمولی | می تواند برای زمین و هندسه تخصصی مهندسی شود |
بنابراین راه حل صحیح به اهداف فنی و مالی پروژه بستگی دارد. ردیابی اجزا و الزامات نصب را اضافه می کند، بنابراین بازده انرژی اضافی باید در برابر سرمایه، نگهداری و نیازهای عملیاتی اضافه شده ارزیابی شود.
عرض جغرافیایی تأثیر عمده ای بر حرکت ظاهری خورشید دارد. بنابراین، الگوریتم شیب محور و ردیابی باید بر اساس مکان واقعی پروژه طراحی شود نه اینکه مستقیماً از یک نصب دیگر کپی شود.
سازه های ردیاب خورشیدی سال ها در فضای باز کار می کنند و باید باد، باران، تغییرات دما و سایر بارهای محیطی را تحمل کنند. باد بسیار مهم است زیرا آرایه PV می تواند به عنوان یک سطح آیرودینامیکی بزرگ عمل کند.
مهندسی سازه باید وزن ماژول، فشار باد، ظرفیت پی، گشتاور محرک، انحراف، قدرت اتصال و رفتار دینامیکی را ارزیابی کند.
فونداسیون بارهای ردیاب را به داخل زمین منتقل می کند. بنابراین، ظرفیت باربری خاک، شرایط زمین‌شناسی، آب‌های زیرزمینی، تجهیزات نصب، و شیوه‌های ساخت و ساز محلی باید قبل از نهایی کردن طراحی فونداسیون در نظر گرفته شود.
دقت ردیابی جهت گیری آرایه PV را تحت تاثیر قرار می دهد. خطاهای موقعیت یابی بیش از حد می تواند مزایای مورد انتظار ردیابی را کاهش دهد، در حالی که الزامات دقت غیرضروری تهاجمی ممکن است پیچیدگی سیستم را افزایش دهد.
یک سیستم کنترل عملی باید دقت ردیابی، عملکرد موتور، مصرف انرژی، سایش قطعات و شرایط محل را متعادل کند.
ردیف های مجاور می توانند روی یکدیگر سایه بیاندازند که خورشید کم است. یک استراتژی ردیابی می‌تواند منطق عقب‌نشینی را برای کاهش سایه‌زنی ردیف به ردیف در دوره‌های خاص ترکیب کند.
این امر به ویژه در نیروگاه های PV بزرگ که صدها یا هزاران ماژول ممکن است به صورت موازی کار کنند، مهم است.
حفاظت از باد باید از ابتدای طراحی مکانیکی و کنترلی در نظر گرفته شود. هنگامی که شرایط باد از آستانه مشخص شده فراتر رود، ردیاب ممکن است به یک موقعیت انبار از پیش تعریف شده حرکت کند.
استراتژی ذخیره واقعی باید با محاسبات ساختاری، داده های باد محلی، هندسه ردیاب و مشخصات مهندسی سازنده تعیین شود.
یک سیستم ردیاب خورشیدی شیبدار تک محوره را می توان برای طیف وسیعی از پروژه های فتوولتائیک در نظر گرفت که در آن جمع آوری انرژی اضافی و سازگاری سایت، سیستم مکانیکی اضافی را توجیه می کند.
مناسب بودن هر برنامه باید از طریق مهندسی سایت خاص، تجزیه و تحلیل منابع خورشیدی، ارزیابی ساختاری و مدل‌سازی مالی تأیید شود.
از آنجا که یک سیستم ردیابی شامل اجزای متحرک است، برنامه ریزی تعمیر و نگهداری باید قبل از نصب شروع شود. بازرسی منظم می تواند مشکلات را قبل از تبدیل شدن به خرابی های بزرگ شناسایی کند.
عملکرد قابل اعتماد توسط یک جزء به تنهایی تعیین نمی شود. مهندسی سازه، انتخاب مواد، فناوری درایو، کیفیت کنترلر، دقت نصب و روش‌های نگهداری، همگی به عملکرد نهایی سیستم کمک می‌کنند.
قبل از اتخاذ راه حل ردیابی تک محوری کج، تیم های پروژه باید سوالات زیر را بررسی کنند:
این سوالات به تبدیل انتخاب ردیاب از مقایسه محصول به یک تصمیم کامل مهندسی پروژه کمک می کند.
برای پروژه‌های ردیابی خورشیدی، مصالح ساختاری بخش مهمی از عملکرد بلند مدت سیستم هستند. ساختار پشتیبانی باید استحکام مکانیکی کافی را با پایداری ابعادی، مقاومت در برابر خوردگی، ثبات ساخت و سازگاری با محیط نصب ترکیب کند.
شرکت فولاد گوجیان (تیانجین) با مسئولیت محدودزمانی که تولیدکنندگان ردیاب خورشیدی و یکپارچه‌سازان پروژه نیازهای مصالح ساختاری را ارزیابی می‌کنند، می‌توان به عنوان یک شریک تامین مرتبط با فولاد در نظر گرفت. برای کاربردهای ردیاب، انتخاب مواد باید با طراحی ساختاری نهایی، شرایط بارگذاری، الزامات تصفیه سطح، روش اتصال و محیط خدمات مورد انتظار هماهنگ شود.
برای پروژه‌های PV بین‌المللی، سازگاری در مشخصات مواد و کیفیت تولید از اهمیت ویژه‌ای برخوردار است، زیرا ساختارهای ردیاب ممکن است شامل اجزای متعدد به هم پیوسته باشند. اسناد و مدارک مناسب مواد و کنترل کیفیت می تواند از ساخت و نصب قابل پیش بینی تر پشتیبانی کند.
یک ردیاب خورشیدی تک محوره کج شده یک سیستم نصب فتوولتائیک است که ماژول های PV را حول یک محور که نسبت به زمین افقی متمایل است می چرخد. این سیستم با استفاده از یک درجه آزادی چرخشی خورشید را دنبال می کند.
یک سیستم نصب ثابت، ماژول ها را در یک جهت نگه می دارد، در حالی که یک ردیاب کج زاویه ماژول را در حین کار تغییر می دهد. این حرکت می تواند جمع آوری انرژی خورشیدی را در شرایط مکانی و آب و هوایی مناسب افزایش دهد.
می توان آن را برای مکان های شیب دار یا پیچیده خاصی مهندسی کرد، اما مناسب بودن به هندسه زمین، شرایط پی، طراحی ردیاب، آرایش ردیف و بارگذاری سازه بستگی دارد. یک ارزیابی مهندسی خاص سایت ضروری است.
ردیابی می تواند جمع آوری انرژی را در مقایسه با یک سیستم ثابت افزایش دهد، اما بهبود واقعی به مکان، تابش خورشیدی، آب و هوا، هندسه ردیاب، سایه، استراتژی کنترل و در دسترس بودن سیستم بستگی دارد. مطالعات تجربی و شبیه‌سازی منتشر شده، سود را در شرایط خاص به جای یک درصد جهانی نشان می‌دهد. :contentReference[oaicite:5]{index=5}
یک محور شیبدار هندسه حرکت آرایه را تغییر می‌دهد و می‌تواند مسیر ردیابی مناسب‌تری را برای مکان‌های خاص و پیکربندی‌های پروژه فراهم کند. شیب محور باید از طریق هندسه خورشیدی و تجزیه و تحلیل مهندسی تعیین شود.
اجزای اصلی معمولاً شامل تکیه گاه ساختاری، محور چرخش شیب دار، یاتاقان ها، موتور محرک، گیربکس یا مکانیزم چرخشی، کنترل کننده، سیستم بازخورد موقعیت، فونداسیون، سیم کشی و مکانیسم های ایمنی است.
بله. از آنجایی که سیستم شامل اجزای مکانیکی متحرک است، بازرسی منظم درایوها، بلبرینگ ها، بست ها، اتصالات ساختاری، تجهیزات الکتریکی، سیستم های کنترل و عملکردهای حفاظتی توصیه می شود.
خیر. مناسب بودن پروژه به منابع خورشیدی، عرض جغرافیایی، زمین، شرایط باد، پیکربندی زمین، الزامات ساختاری، هزینه‌های نصب، قابلیت‌های تعمیر و نگهداری و بازده انرژی مورد انتظار بستگی دارد. قبل از انتخاب سیستم یک ارزیابی خاص پروژه باید تکمیل شود.
A سیستم ردیاب خورشیدی تک محوره کج شدهیک رویکرد عملی برای افزایش نوردهی دینامیکی خورشیدی ماژول های فتوولتائیک در حالی که یک مکانیسم چرخشی واحد را حفظ می کند، ارائه می دهد. محور شیب دار آن انعطاف بیشتری را در هندسه سیستم ایجاد می کند و می تواند برای مکان های انتخابی و شرایط زمین مفید باشد.
با این حال، ارزش این فناوری تنها از ردیابی حرکت ناشی نمی شود. پروژه های موفق نیاز به تصمیمات هماهنگی دارند که هندسه خورشیدی، استحکام سازه، مهندسی فونداسیون، فناوری درایو، الگوریتم های کنترل، مدیریت سایه، حفاظت از باد، کیفیت مواد، دقت نصب و نگهداری طولانی مدت را پوشش می دهد.
برای توسعه دهندگان و تیم های مهندسی، موثرترین رویکرد ارزیابی کل سیستم در برابر سایت واقعی به جای تکیه بر یک رقم کلی افزایش انرژی است. با مهندسی مناسب و مصالح ساختاری با کیفیت بالا، ردیابی تک محوری می تواند به بخش مهمی از یک نصب فتوولتائیک قابل اعتماد و سازنده تبدیل شود.
انتخاب مصالح ساختاری مناسب گام مهمی در جهت ساختن یک سیستم ردیابی فتوولتائیک بادوام است. اگر در حال توسعه یک پروژه ردیاب خورشیدی هستید و به مواد فولادی قابل اعتماد نیاز دارید یا می خواهید در مورد الزامات ساختاری پروژه بحث کنید،با ما تماس بگیریددرشرکت فولاد گوجیان (تیانجین) با مسئولیت محدودبرای بحث در مورد درخواست، مشخصات مواد و الزامات تامین.
