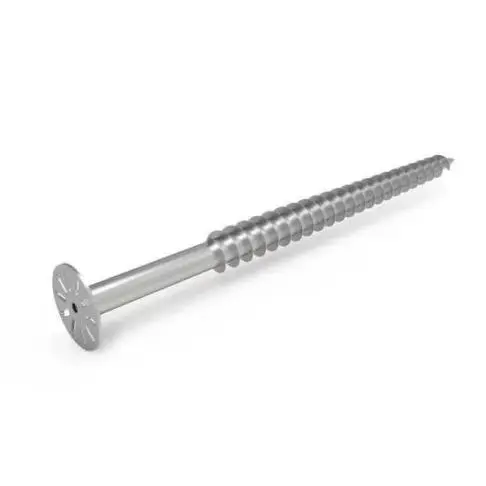

لنگر پیچ زمین

راه حل پایه لنگر زمینی ما از کارخانه Guojian به طور موثر بسیاری از نقاط درد پایه های بتنی سنتی را برطرف می کند، مانند دوره طولانی ساخت و ساز، اختلال قابل توجه در خاک و بازسازی دشوار سایت. هر شمع عملکرد مقاومت فشاری و بالابری پایداری دارد و برای شرایط مختلف زمین‌شناسی پیچیده مانند خاک رس، خاک شنی و پس‌پری مناسب است. ما خدمات جامعی از جمله طراحی دقیق مهندسی، گزارش‌های بازرسی شخص ثالث، تحویل مرحله‌ای و راهنمایی فنی در محل ارائه می‌کنیم تا هزینه کل چرخه عمر پروژه را کاهش دهیم.

• اتصالات عمومی و استاندارد نیست: در حالی که شمع های پیچ موجود در بازار ممکن است شبیه به نظر برسند، ظرفیت باربری واقعی آنها بسته به شرایطی مانند پر کردن، دامنه های کوهستانی یا خاک شور-قلیایی می تواند چندین برابر متفاوت باشد. با تکیه بر تجربه گسترده در پروژه‌های انرژی تجدیدپذیر داخلی، ما پارامترها را - مانند گام تیغه، قطر تیغه و ضخامت دیواره لوله - بر اساس ویژگی‌های خاص برشی خاک، به جای اعمال مشخصات "یک اندازه مناسب" برای شرایط مختلف زمین‌شناسی سفارشی می‌کنیم.

• روش نصب خشک بدون بتن: این روش با پیچ مکانیکی شمع در زمین نصب می شود و نیاز به خاکبرداری، قالب بندی، بتن ریزی و عمل آوری را بی نیاز می کند. شمع می تواند بلافاصله پس از نصب، روبنا را پشتیبانی کند و آن را برای پروژه های حساس به زمان، مانند تاسیسات فتوولتائیک (PV) که نیاز به اتصال سریع به شبکه دارند، ایده آل می کند.

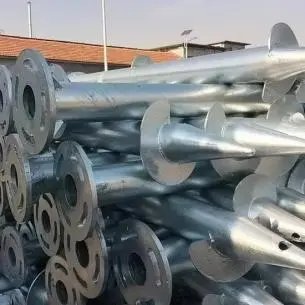

• سازگاری روبنای همه کاره: رویه های شمع را می توان با اتصال دهنده های مختلفی مانند فلنج ها یا صفحات اتصال نصب کرد تا مستقیماً با سیستم های نصب PV، ستون های محفظه خودرو، پایه های واحد ذخیره انرژی و سازه های حصار فولادی سبک وزن ارتباط برقرار کنند که امکان مونتاژ سریع فونداسیون و روبنا را فراهم می کند.

• سازگار با محیط زیست و قابل بازیافت: این فرآیند هیچ زباله بتن جامد تولید نمی کند. در حین اصلاح پروژه، جابجایی، یا از کار انداختن، می توان شمع ها را باز کرد و دست نخورده استخراج کرد و چشم انداز سطح اصلی را تا حد امکان حفظ کرد. این باعث می شود آنها برای مکان های کاملاً تنظیم شده مانند ذخایر اکولوژیکی و مناطق جنگلی کوهستانی مناسب باشند.

• کنترل خطر فعال: ما آزمایش نمونه و انتخاب مدل اولیه را بر اساس گزارش‌های بررسی زمین‌شناسی ارائه‌شده توسط مشتری ارائه می‌کنیم، که به جلوگیری از دوباره کاری پرهزینه ناشی از مسائلی مانند لغزش شمع یا ظرفیت باربری ناکافی کمک می‌کند.

مکانیسم تعامل خاک-شمع

ظرفیت باربری شمع پیچ بیش از اصطکاک بین دیواره لوله فولادی و خاک متکی است. از طریق یک مکانیسم سه قسمتی هم افزایی عمل می کند: اصطکاک شفت + مقاومت باربری انتهایی تیغه های مارپیچ + نیروی به هم قفل کننده / قفل بین تیغه ها و خاک. 1. گشتاور خروجی دکل حفاری کل شمع مارپیچ را با سرعت ثابت به زمین می‌پیچاند. تیغه های مارپیچی خاک اطراف را بریده و فشرده می کنند و دیسک های خاک فشرده در بالا و زیر تیغه ها ایجاد می کنند.

2. بارهای عمودی از بالا توسط این دیسک های فشرده خاک پشتیبانی می شود. در شرایط بالا بردن، تیغه ها محکم به خاک زیرین لنگر می زنند و از بیرون کشیدن مستقیم شمع جلوگیری می کنند.

3. بارهای افقی باد توسط مهار جانبی ایجاد شده توسط تعامل بین دیوار شفت شمع و خاک اطراف خنثی می شود.

بینش عملی: گام تیغه باید با گشتاور دکل حفاری مطابقت داشته باشد. اگر زمین بیش از حد بزرگ باشد، تجهیزات با گشتاور کم نمی توانند شمع را به داخل هدایت کنند. اگر گام خیلی کوچک باشد، نصب کند است و لایه اصلی خاک مختل می شود، که در واقع ظرفیت باربری شمع را کاهش می دهد - جزئیاتی که اغلب توسط شمع های مارپیچ ارزان قیمت در بازار نادیده گرفته می شود.

فرآیند تولید و کنترل کیفیت

لنگر پیچ زمینی اجزای زیرزمینی پنهانی هستند که پس از نصب قابل بازرسی بصری نیستند. بنابراین کنترل کیفیت باید در مرحله تولید اجرا شود. گوجیان یک زنجیره کنترل کیفیت جامع و یکپارچه را به کار می گیرد:

1. تأیید مواد ورودی: گواهی مواد برای هر دسته از مواد خام لوله فولادی بررسی می شود و ضخامت دیواره و استحکام تسلیم نقطه ای بررسی می شود تا از ورود لوله های نامرغوب یا دیواره نازک به تولید جلوگیری شود.

2. برش و صاف کردن CNC: لوله ها به طول های ثابت بریده شده و صاف می شوند. انحنای بیش از حد در بدنه شمع به طور مستقیم عمودی را در حین نصب به خطر می اندازد.

3. شکل دهی و مونتاژ تیغه حلزونی: تیغه ها با استفاده از قالب های تخصصی برای اطمینان از گام یکنواخت نورد می شوند. به جای جوشکاری متناوب نقطه ای از جوش کامل مداوم استفاده می شود. جوش ها برای از بین بردن تخلخل و جوش های سرد زمین صاف می شوند (جوش های سرد یکی از دلایل شکست شمع ها در شرایط باد شدید هستند).

4. گالوانیزه گرم: پایبندی دقیق به استاندارد GB/T 13912، شامل ترشی کردن، روان کردن، غوطه ور شدن در روی در دمای 450-460 درجه سانتیگراد و غیرفعال سازی. متوسط ​​ضخامت پوشش روی ≥85μm است، با گزینه هایی برای پوشش های ضخیم تر برای محیط های شور-قلیایی یا ساحلی.

5. بازرسی نهایی و ارسال: بررسی ظاهری بصری، بررسی نقطه ای ضخامت پوشش روی، و اندازه گیری مجدد ابعاد بحرانی. گزارش مواد و سوابق بازرسی گالوانیزه را می توان در صورت درخواست برای سفارشات عمده ارائه کرد.

هشدار دام: برخی از محصولات ارزان قیمت موجود در بازار از گالوانیزه سرد یا فقط گالوانیزه جزئی استفاده می کنند. اینها می توانند در عرض 2 تا 5 سال پس از نصب زیرزمینی زنگ بزنند و به طور مستقیم یکپارچگی ساختاری فونداسیون را به خطر بیندازند.

راهنمای انتخاب و اجتناب از دام

1. پایه های نصب PV: تیغه های مارپیچ پیوسته را اولویت بندی کنید. در مناطق پر شده، اطمینان حاصل کنید که تیغه ها به جای پر شدن شل، روی یک لایه خاکی پایدار و فشرده قرار می گیرند.

2. پایه های خودروی PV: اسکله ها در معرض بارهای باد قابل توجهی هستند. شمع‌های پیچی با قطر بزرگ و دیواره‌های ضخیم همراه با صفحات اتصال فلنجی تقویت‌شده را در اولویت قرار دهید و از شمع‌های سبک و با مشخصات کوچک اجتناب کنید. 3. پایه های نرده/حفاظ: اساساً در معرض بارهای جانبی قرار دارند. تمرکز بر کنترل عمق جاسازی برای افزایش پایداری جانبی. مشخصات مقرون به صرفه مناسب است.

4. مناطق ساحلی شور-قلیایی: محصولات استاندارد گالوانیزه سرد نامناسب هستند. پوشش های گالوانیزه گرم ضخیم شده برای به تاخیر انداختن خوردگی و تخریب زیرزمینی مورد نیاز است.

مطالعات موردی پروژه در دنیای واقعی

• پروژه PV زمینی مبتنی بر کوه: استفاده از شمع های پیچی با قطر 114 میلی متر برای جایگزینی پایه های بتنی مستقل سنتی که به طور قابل توجهی حفاری خاکی را کاهش می دهد. دوره کلی ساخت و ساز فونداسیون تا 60% کوتاه شد و مهلت های اتصال به شبکه رعایت شد.

• پروژه کارخانه PV Carport: شمع های پیچ فلنج دار سفارشی شده استفاده می شود. نیازی به ریختن بتن در محل نبود، زیرا ستون های فولادی مستقیماً به شمع ها پیچ می شدند و چرخه نصب در محل را کوتاه می کردند.

• پروژه حصار کشی منطقه کنترل اکولوژیکی: پس از اتمام، تمام شمع های پیچ باز شده و بازیابی شدند و هیچ گونه بتونی روی سطح باقی نگذاشتند و استانداردهای پذیرش مرمت سایت رعایت شد.

سوالات متداول: فرآیند تدارکات

Q1: آیا شما سازنده مستقیم هستید؟ حداقل مقدار سفارش (MOQ) چقدر است؟

پاسخ: فولاد گوجیان (تیانجین) خطوط فرآوری خود را اجرا می کند و از نمونه برداری دسته ای کوچک و تامین پروژه در مقیاس بزرگ برای شمع های پیچی پشتیبانی می کند. MOQ 30 تن است.

Q2: آیا می توانید نمونه هایی را ارائه دهید؟ زمان تحویل نمونه ها چقدر است؟

A: بله، نمونه ها در دسترس هستند. مشخصات استاندارد ظرف 3 تا 5 روز ارسال می شود، در حالی که نمونه های سفارشی غیر استاندارد 7 تا 10 روز کاری طول می کشد.

Q3: زمان تحویل معمولی چیست؟

A: مشخصات استاندارد بازار ظرف 3-7 روز تحویل داده می شود. سفارشی سازی های غیر استاندارد (شامل قطر لوله، پرواز یا اتصال دهنده ها) 7 تا 12 روز کاری طول می کشد. تحویل مرحله به مرحله برای سفارشات بزرگ قابل مذاکره است.

Q4: آیا می توانید گواهی های مواد و گزارش های آزمایش گالوانیزه را ارائه دهید؟

A: برای سفارشات عمده، ما گواهی مواد لوله فولادی و سوابق آزمایش گالوانیزه را برای اسناد پروژه و پذیرش ارائه می دهیم.

Q5: آیا می توان از شمع های پیچ در لایه های سنگی استفاده کرد؟

A: لایه های سنگی بزرگ و جامد برای نصب مستقیم نامناسب هستند. برای لایه‌های سنگی یا سنگ‌ریزه‌ای هوازده، ممکن است از شمع‌های تقویت‌شده استفاده شود، مشروط به ارزیابی امکان‌سنجی بر اساس داده‌های زمین‌شناسی ارائه‌شده.

Q6: دوره گارانتی چگونه محاسبه می شود؟

A: گارانتی مواد خام و فرآیند جوشکاری / ساخت را پوشش می دهد. عمر مفید در مورد خوردگی زیرزمینی به عملیات ضد خوردگی و سطوح pH خاک بستگی دارد (ارتقا به یک پوشش گالوانیزه ضخیم‌تر برای محیط‌های شور و قلیایی ساحلی توصیه می‌شود).

بسته بندی، حمل و نقل و پشتیبانی پس از فروش

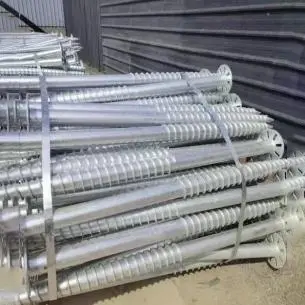

• بسته بندی: همراه با تسمه فولادی برای جلوگیری از تغییر شکل ناشی از ضربه در حین حمل و نقل. فلنج ها و صفحات اتصال جداگانه بسته بندی می شوند.

• حمل و نقل: بارگیری کانتینر در دسترس است. لیست های بسته بندی ارائه شده است.

• پشتیبانی فنی: دستورالعمل های کتبی نصب ارائه شده است. برای پروژه های بزرگ، جلسات توجیهی فنی آنلاین برای توضیح گشتاور شمع-راننده، کنترل عمودی، و معیارهای پذیرش در دسترس است. کمک با هماهنگی منابع ساخت و ساز نیز در دسترس است.
