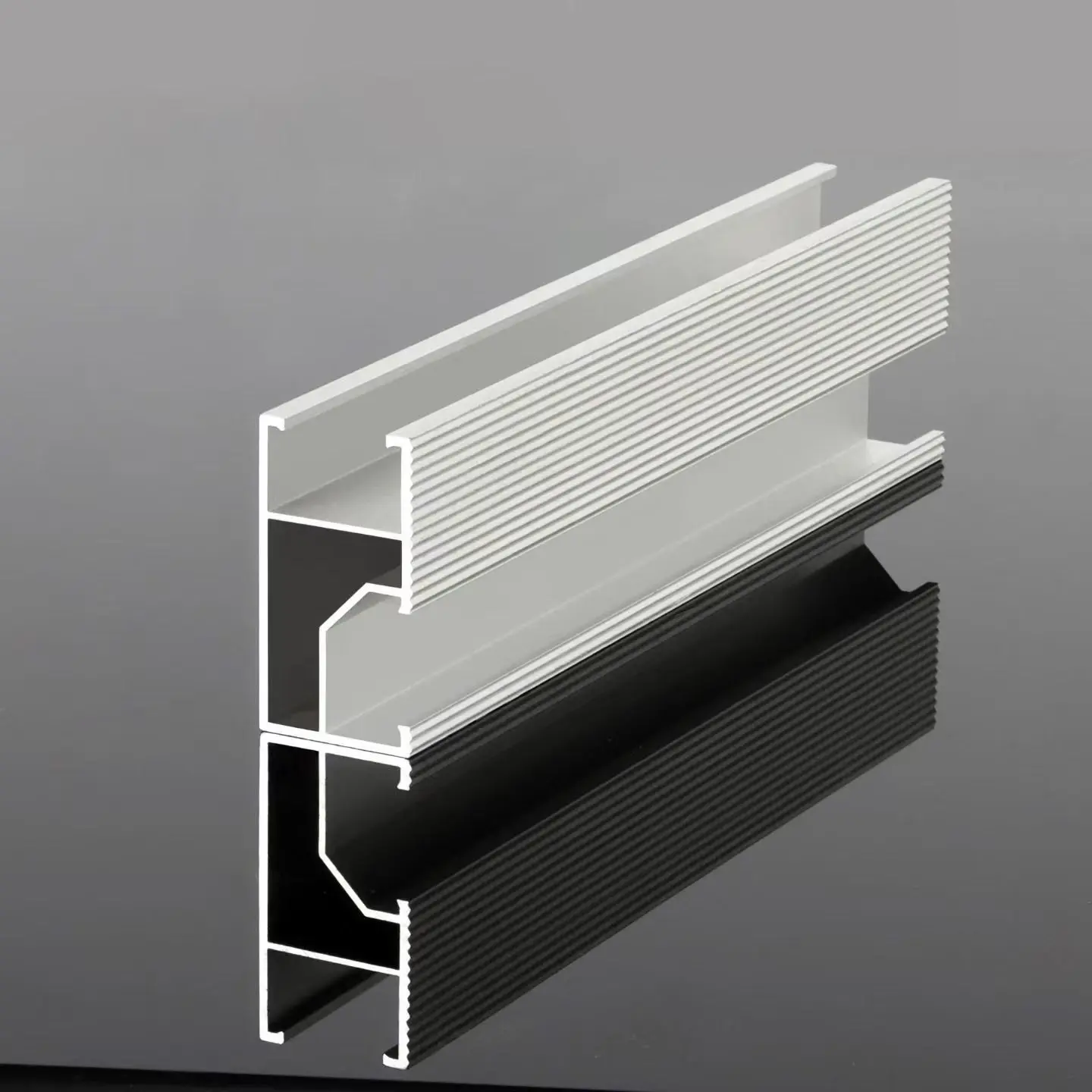

راه آهن غیر استاندارد

ما پروفیل های ریل راهنمای غیر استاندارد سفارشی را بر اساس هندسه سقف خاص طراحی می کنیم نه اینکه آنها را از لیست موجودی استاندارد انتخاب کنیم. ما پروفیل های مورد نیاز را با استفاده از فولاد S350GD با استحکام بالا شکل می دهیم و دارای شکاف های استاندارد T است که با گیره های میانی، گیره های انتهایی و مهره های کشویی سازگار باقی می مانند. این ها با پوشش های گالوانیزه گرم یا روی-آل-منیزیم عرضه می شوند. طراحی نمایه، شکل دهی رول، پانچ کردن، و عملیات برش به طول همگی در کارخانه خود ما در تیانجین، چین انجام می شود.

انواع سقف قابل اجرا

سقف های فلزی ذوزنقه ای و درز ایستاده با هندسه های منحصر به فرد:

سناریوهای رایج شامل پروفیل‌های ذوزنقه‌ای یا درز ایستاده غیر متعارف و ارتفاع دنده‌هایی است که از محدوده استاندارد فراتر می‌رود، جایی که پایه‌های ریل استاندارد C/U با دنده‌های سقف تداخل پیدا می‌کنند و از صاف نشستن آن‌ها جلوگیری می‌کنند.

سقف های منحنی، قوسی یا پلکانی:

در سقف‌هایی که انحنا یا تغییرات ارتفاع دارند، ریل‌های استاندارد با پروفیل‌های ثابت یا شکاف ایجاد می‌کنند یا قاب‌های ماژول را مجبور می‌کنند تا بپیچند. نمایه‌های سفارشی ریل راهنمای غیراستاندارد به هر نقطه نصب اجازه می‌دهد تا در ارتفاع دقیق مورد نیاز قرار گیرد.

چیدمان های محدود به فضا:

موقعیت‌های مربوط به ارتفاع کم نصب، تجهیزات سقفی که به آرایه نفوذ می‌کنند، یا ماژول‌هایی که در زوایای شیب خاصی تنظیم شده‌اند. پروفیل‌های ریل سفارشی را می‌توان کم عمق ساخت یا به شکلی درآورد تا موانع را از بین ببرد و نیاز به طراحی مجدد کل آرایه را فقط برای قرار دادن یک پروفایل استاندارد از بین ببرد.

مقاوم سازی PV برای تاسیسات صنعتی موجود:

در جاهایی که برجک‌های موجود ثابت و غیرقابل حرکت هستند، پروفیل‌های ریل راهنمای غیراستاندارد طراحی‌شده برای مطابقت با فاصله دیواری موجود، به آرایه جدید اجازه می‌دهد که مستقیماً روی ساختار اصلی بدون برش یا تقویت نصب شود.

مزایای اصلی و دلایل اساسی

پروفیل های متناسب با سقف، صرفه جویی در زمان کار:

پروفیل ها به طور خاص برای شکل دنده سقف، موقعیت های پرلین و زوایای ماژول طراحی شده اند. پس از تحویل، ریل ها اجزای آماده نصب هستند تا راه حل های سازش. این به معنای صرفه جویی قابل توجه در نیروی کار در محل است - از بین بردن نیاز به برش، سنگ زنی یا کوبیدن سقف و کاهش شدید توقف های غیرمنتظره کار.

راندمان ساختاری بالاتر برای همان مقدار فولاد:

سطح مقطع ریل راهنمای غیر استاندارد اجازه می دهد تا مواد دقیقاً در جایی قرار گیرند که لنگر خمشی عمل می کند. برای وزن مشابه، گشتاور اینرسی بالاتری نسبت به مقاطع استاندارد ارائه می دهد. هنگامی که بار سقف یک محدودیت است، همان منطق به صورت معکوس اعمال می شود: می توان بخش را برای کنترل بار مرده روی سقف های قدیمی سبک تر کرد.

شکاف های استاندارد T که روی سطح گیره نگه داشته می شوند:

صرف نظر از مشخصات خارجی، سطح گیره دارای شکاف های استاندارد T است. گیره‌های میانی، گیره‌های انتهایی و مهره‌های کشویی موجود در بازار را می‌توان طبق معمول استفاده کرد و مابقی صورتحساب مواد بدون تغییر باقی می‌ماند. ابزار نصب موجود و موجودی گیره شما همچنان قابل استفاده است.

شکل دهی تک گذر و تامین پایدار:

این بخش از طریق رول شکل دهی پیوسته از نوار فولادی در یک گذر واحد شکل می گیرد و از صافی و تکرارپذیری ثابت در سرتاسر دسته ها اطمینان می دهد - ظرف دهم با نمونه تایید شده مطابقت دارد.

گزینه های پوشش بر اساس عمر مفید:

ریل راهنمای غیر استاندارد دارای هر دو گزینه گالوانیزه گرم (Z275) و روی - آلومینیوم - منیزیم (ZAM80-150) است. روی-آلومینیوم-منیزیم قابلیت های خود ترمیمی در لبه های بریده و مقاومت برتر در برابر پاشش نمک را در مقایسه با گالوانیزه معمولی ارائه می دهد. بنابراین، ما آن را برای مناطق ساحلی و سایت های صنعتی با رطوبت بالا توصیه می کنیم. گارانتی مقاومت در برابر خوردگی 15 سال برای گالوانیزه گرم و 25 سال برای روی - آلومینیوم - منیزیم است.

مشخصات محصول

مورد	مشخصات مرجع	توجه داشته باشید
مواد	فولاد سرد S350GD / S450GD	نوار فولادی با استحکام بالا، رول شکل
پوشش	Z275 گالوانیزه گرم یا Zn-Al-Mg ZAM80-150	انتخاب شده در هر پروژه
ضخامت	1.2 / 1.5 / 2.0 / 2.5 میلی متر	1.2-1.5 میلی متر معمولی برای مقاطع ساده
ارتفاع بخش	40 / 45 / 50 / 60 / 80 میلی متر	بخش های سفارشی برای طراحی
عرض فلنج	30 / 35 / 40 میلی متر	مطابق با گیره های ماژول
اسلات	اسلات T یا شکاف باز	برای مهره های کشویی استاندارد
طول	3/4/6 متر، به طول برش داده شده است	بهینه شده برای حمل و نقل و برش
وزن واحد	تقریبا 1.2-3.5 کیلوگرم در متر	بستگی به مقطع و ضخامت دارد
ماژول های سازگار	ماژول های رایج c-Si، 500-700 وات	منظره یا پرتره
حداکثر بازه پشتیبانی	1.0-1.5 متر	مشروط به محاسبات ساختاری؛ بخش های ساده پایین تر
MOQ	ظرف 1 × 20GP؛ سفارشات آزمایشی کوچکتر قابل مذاکره	—
زمان سرب	7 تا 15 روز کاری پس از دریافت سپرده	—
شرایط تجارت	FOB / CFR / CIF	—

اقدامات احتیاطی نصب و استفاده

مسیرهای بار توسط مقطع خاص طراحی شده برای پروژه تعیین می شود. بنابراین، پروتکل های نصب برای این ریل های راهنمای غیر استاندارد سخت تر از ریل های استاندارد است. ما از هر تیم نصب می خواهیم که به پنج نکته زیر پایبند باشد:

1. جهت شیار را نسبت به جهت نصب معکوس نکنید - جهت گیری نادرست سطح مقطع باربر را تغییر می دهد و ظرفیت بار را کاهش می دهد.

2. پیچ ها را کاملاً مطابق با گشتاور طراحی سفت کنید. گشتاور بیش از حد در قسمت های جدار نازک بخش سفارشی می تواند باعث خرد شدن موضعی شود.

3. اتصال ریلی باید از اتصال دهنده های سفارشی طراحی شده برای این بخش خاص استفاده کند. کانکتورهای ریلی استاندارد با این هندسه ناسازگار هستند.

4. نصب واشرهای عایق در نقاط تماس بین فلزات غیر مشابه برای جلوگیری از خوردگی الکتروشیمیایی. اطمینان حاصل کنید که اتصال دهنده ها با پوشش (گالوانیزه گرم یا روی-آلومینیوم-منیزیم) سازگار هستند.

5. روی قسمت های جدار نازک در وسط دهانه ریل ها پا نگذارید. بارهای متمرکز از ترافیک پا می تواند باعث تغییر شکل شود.

تولید و کنترل کیفیت

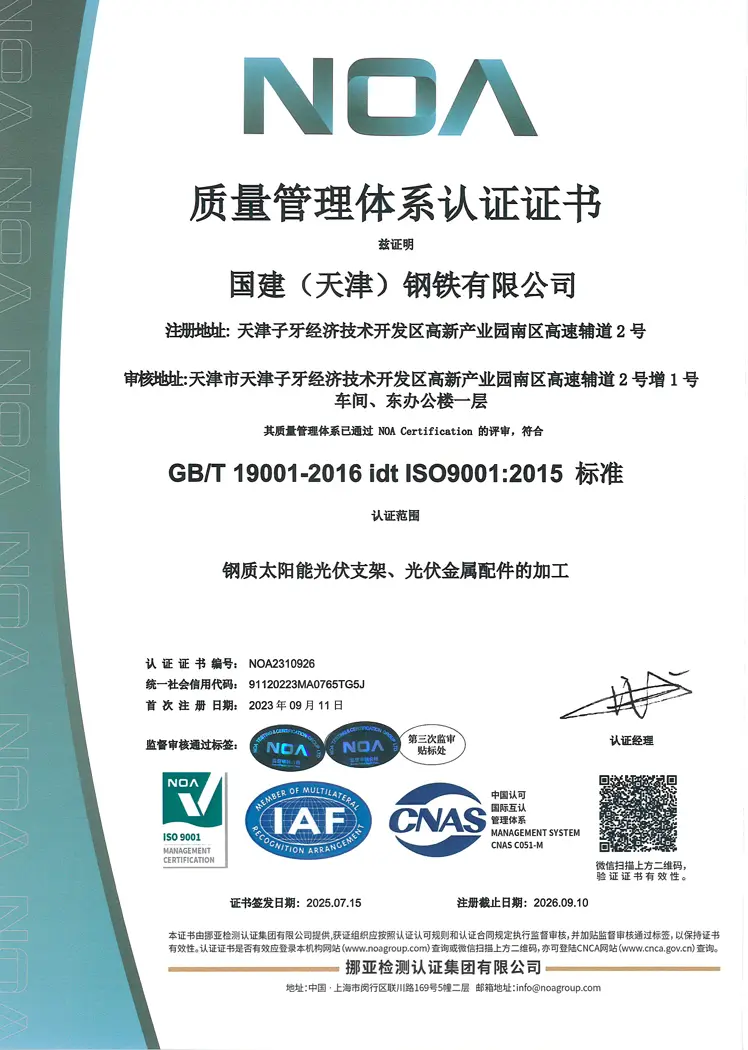

شرکت ما یک فرآیند کنترل کیفیت سه مرحله ای را اجرا می کند: بازرسی نوار فولادی ورودی و مواد پوشش (بررسی درجه، ضخامت و وزن پوشش). اندازه گیری درون خطی ابعاد مقطع و صافی در هنگام شکل دهی رول. و بازرسی نهایی از دقت مقطع، صافی و وضعیت سطح قبل از بسته بندی هر دسته. سیستم های مدیریت کیفیت و محیط زیست ما تحت گواهی ISO 9001، ISO 14001 و ISO 45001 هستند. دامنه گواهینامه شامل سازه های نصب PV فولادی و لوازم جانبی PV فلزی می شود.

سوالات متداول (سؤالات متداول)

Q1: چه اطلاعاتی از ما برای ارائه یک نقل قول برای ریل های مشخصات سفارشی نیاز دارید؟

پاسخ: ما به نقشه‌های کاشی یا سقف (یا طرح مقطع ابعادی)، ابعاد و طرح‌بندی ماژول و دهانه پشتیبانی برنامه‌ریزی‌شده نیاز داریم. بر این اساس، قبل از ارائه قیمت، سطح مقطع، مشخصات پوشش و وزن واحد را تأیید می کنیم. نمونه ها یا مقاطع عرضی مقاله اول را می توان قبل از تولید انبوه تولید کرد.

Q2: آیا شما یک تولید کننده یا یک شرکت تجاری هستید؟

A: ما یک تولید کننده هستیم. شکل دهی رول، پانچ کردن، پردازش برش به طول، و مدیریت پوشش همگی در کارخانه تولید خود ما در تیانجین، چین انجام می شود. شما می توانید سوابق و گواهی های کارخانه ما را بررسی کنید.

Q3: چگونه باید بین پوشش های گالوانیزه گرم و روی-آلومینیوم-منیزیم انتخاب کنم؟

پاسخ: برای اکثر کاربردهای سقف داخلی، گالوانیزه گرم (Z275) کافی است. برای محیط‌های ساحلی، با رطوبت بالا یا محیط‌های خورنده صنعتی، روی-آلومینیوم-منیزیم را توصیه می‌کنیم، زیرا محافظت از لبه برش و مقاومت در برابر پاشش نمک را ارائه می‌دهد. شرایط گارانتی بر این اساس متفاوت است: 15 سال برای گالوانیزه گرم و 25 سال برای روی-آلومینیوم-منیزیم.

Q4: آیا سفارش کانتینر کامل برای پروفایل های سفارشی مورد نیاز است؟

A: حداقل مقدار سفارش استاندارد یک ظرف 20GP است. برای سفارشات آزمایشی اولیه یا دسته های نمونه از پروفایل های جدید، می توانیم مقادیر کمتری را بپذیریم. به سادگی طرح نمایه و طول کل را ارائه دهید و ما بر این اساس نقل قول می کنیم.

Q5: آیا این ریل با گیره ها و بست های استاندارد سازگار است؟

A: این بستگی به مشخصات مشخصات ریل راهنمای غیر استاندارد دارد. پروفیل های اصلاح شده استاندارد با گیره های اصلی و بست های فولادی ضد زنگ موجود در بازار سازگار هستند. برای پروفیل های خاص، ما گیره ها و اتصالات منطبق را برای اطمینان از سازگاری در هنگام نصب در محل ارائه می دهیم.
