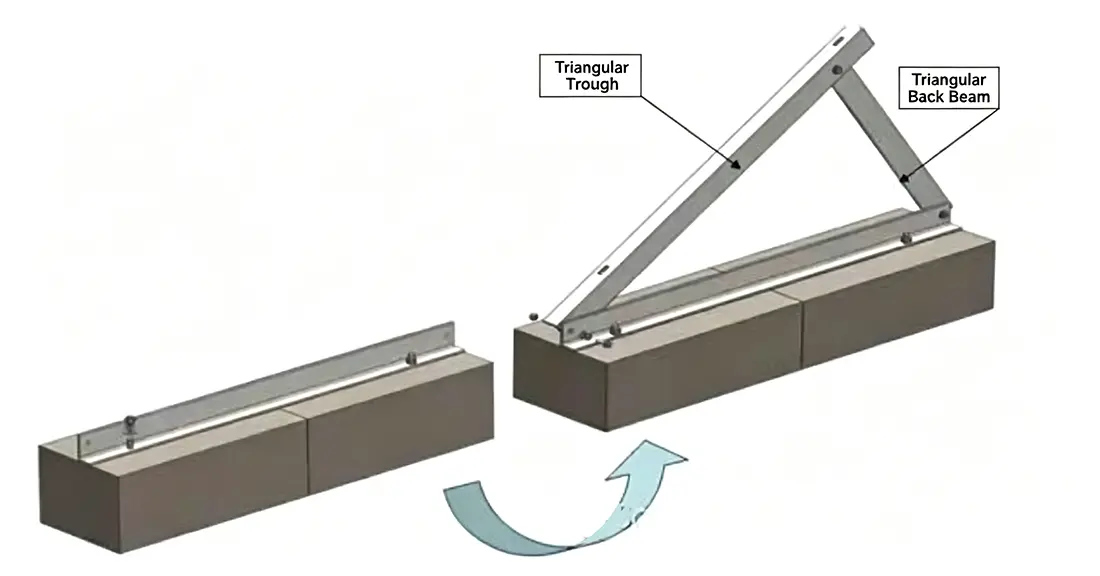

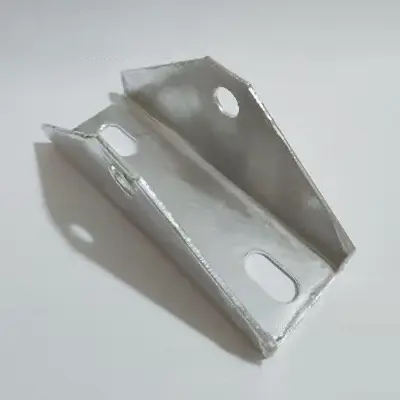

همچنین به عنوان تکیه گاه های مثلثی یا تقویت کننده های مثلثی شناخته می شود، کانکتور براکت مثلثی چین توسط کارخانه Guojian اجزای سخت افزاری ساختاری ضروری برای سیستم های نصب فتوولتائیک (PV) است. آنها با استفاده از پایداری مکانیکی مثلث، پایه‌های عمودی اصلی، مهاربندهای مورب و پرلین‌های افقی را به هم متصل می‌کنند تا یک چارچوب حمایتی مثلثی شکل دهند و به طور موثر تنش‌های ناشی از بار باد، بار برف و وزن ماژول‌های PV را توزیع کنند. سیستم‌های نصب استاندارد متکی به اتصالات تک نقطه‌ای در معرض تاب خوردن کلی، ترک خوردگی جوش، و افتادگی برف در هنگام قرار گرفتن در معرض بادهای قوی در فضای باز در طول زمان هستند. نصب کانکتورهای مثلثی به طور قابل توجهی استحکام کل ساختار نصب را افزایش می دهد، و آنها را به اجزای ضروری برای نیروگاه های PV زمینی در مقیاس بزرگ، نصب در زمین های پیچیده کوهستانی و پروژه ها در مناطق ساحلی در معرض بارهای باد زیاد تبدیل می کند.
✅ تامین یک مرحله ای کارخانه: کانکتورهای مثلثی، پروفیل های فولادی C/Z/U شکل، گیره های PV و کانکتورهای پرلین همگی در داخل کشور با درمان یکنواخت ضد خوردگی تولید می شوند. کل سیستم نصب با ضمانت 25 ساله یکپارچه ارائه می شود، که نیاز به منابع چند فروشنده را از بین می برد و از مشکلاتی مانند مشخصات ناسازگار یا طول عمر ضد خوردگی ناسازگار جلوگیری می کند.
✅ فن آوری های ضد خوردگی دوگانه برای همه محیط ها: ضخامت پوشش گالوانیزه گرم ≥65μm. پوشش روی-آلومینیوم-منیزیم دارای خواص خود ترمیم شوندگی در لبه های بریده شده و گذراندن آزمایشات 1000 ساعته نمک پاشش خنثی است و از دوام طولانی مدت در مناطق شور-قلیایی ساحلی، پروژه های هیبریدی خورشیدی-شیلاتی و مناطق کوهستانی با رطوبت بالا اطمینان می دهد.
✅ ساختار مثلثی ضخیم شده و با استحکام بالا: اجزای اصلی از یک تکه فولاد 2.0-3.0 میلی متری Q355B مهر و موم شده اند. طراحی مکانیکی مثلثی پایدار در برابر بادهای 60 متر بر ثانیه و بارهای برف 1000 نیوتن بر متر مربع مقاومت می کند و ظرفیت باربری بالایی را بدون خم شدن یا تغییر شکل در طول زمان ارائه می دهد.
✅ ظرفیت تولید در مقیاس بزرگ قابل اعتماد: 6600 متر مربع کارگاه استاندارد مجهز به 20 دستگاه پانچ CNC تمام اتوماتیک. تولید سالانه 42000 تن پروفیل PV. مشخصات استاندارد در انبار نگهداری می شود. سفارش‌های انبوه بیش از 10000 واحد ظرف 10 تا 15 روز تحویل داده می‌شوند، با برنامه‌ریزی اولویت‌بندی برای سفارش‌های فوری.
✅کیفیت و انطباق تایید شده: دارای گواهینامه های ISO9001 (کیفیت)، ISO14001 (محیط زیست) و ISO45001 (سلامت شغلی). هر دسته شامل یک گزارش اصلی بازرسی کیفیت کارخانه است که الزامات صلاحیت را برای مناقصه های نیروگاه PV در مقیاس بزرگ برآورده می کند.
|
پارامتر |
مشخصات استاندارد |
گزینه های قابل تنظیم
|
|
نام محصول |
رابط مثلثی |
ابعاد سفارشی؛ حکاکی آرم شرکتی
|
|
مواد اصلی |
ورق فولادی با مقاومت بالا Q355B |
فولاد کربن Q235 (اختیاری) |
|
ضخامت صفحه |
2.0mm / 2.5mm / 3.0mm / 4.0mm |
نسخه تقویت شده ضخیم شده و مقاوم در برابر باد |
|
درمان سطحی |
گالوانیزه گرم؛ پوشش روی - آلومینیوم - منیزیم |
پوشش پودری سیاه (ضد خوردگی) |
|
مشخصات سوراخ |
سوراخ های شکاف دار مساوی در زوایای متعدد |
فاصله سوراخ قابل تنظیم؛ تعداد متغیر سوراخ ها |
|
ظرفیت بار |
مقاومت در برابر فشار باد ≤ 60 متر بر ثانیه؛ بار برف ≤ 1000 نیوتن بر متر مربع |
نسخه ضخیم شده سفارشی برای مناطق ساحلی با ارتفاع بالا و باد شدید |
A: ما از سفارشی سازی کامل پشتیبانی می کنیم. ما می‌توانیم ضخامت صفحه، فاصله سوراخ‌ها و زوایای دیافراگم را بر اساس پایه‌های فولادی موجود در بخش C/Z تنظیم کنیم. به سادگی نقشه های نصب را ارائه دهید، و ما می توانیم با ایجاد و تولید قالب ادامه دهیم.
A: مقادیر کمی از نمونه های استاندارد به صورت رایگان ارائه می شود. فقط هزینه های حمل و نقل اعمال می شود. اگر بعداً سفارش پروژه انبوه انجام شود، هزینه حمل نمونه را می توان به طور کامل از کل سفارش کسر کرد.
پاسخ: ما پوشش سطح روی آلومینیوم و منیزیم را توصیه می کنیم. لبه های بریده دارای خواص ضد خوردگی خود ترمیم شونده هستند و آنها را برای مناطق ساحلی بسیار خورنده، استخرهای ماهی و محیط های خاک شور-قلیایی مناسب می کند. لوازم جانبی دارای 10 سال ضمانت هستند و سیستم PV کامل با 25 سال ضمانت عمر مفید پشتیبانی می شود.
1. پشتیبانی نقشه فنی رایگان: ارائه نقشه ها برای طرح کلی نصب PV و محاسبات بار ساختاری برای تکیه گاه های مثلثی.
2. خدمات تست شخص ثالث: نمونه ها را می توان برای آزمایش اسپری نمک مکانیکی و ضد خوردگی به آزمایشگاه شما ارسال کرد.
3. اسناد صلاحیت مناقصه کامل: گواهینامه های "سه سیستم"، گواهی شرکت اعتباری با رتبه AAA، و گزارش های بازرسی کیفیت کارخانه همراه با محموله.
4. پشتیبانی مادام العمر پس از فروش: پیگیری های منظم پس از راه اندازی پروژه. تعویض یا بازگرداندن رایگان لوازم جانبی در صورت بروز مشکلات کیفیت غیر ناشی از انسان.
