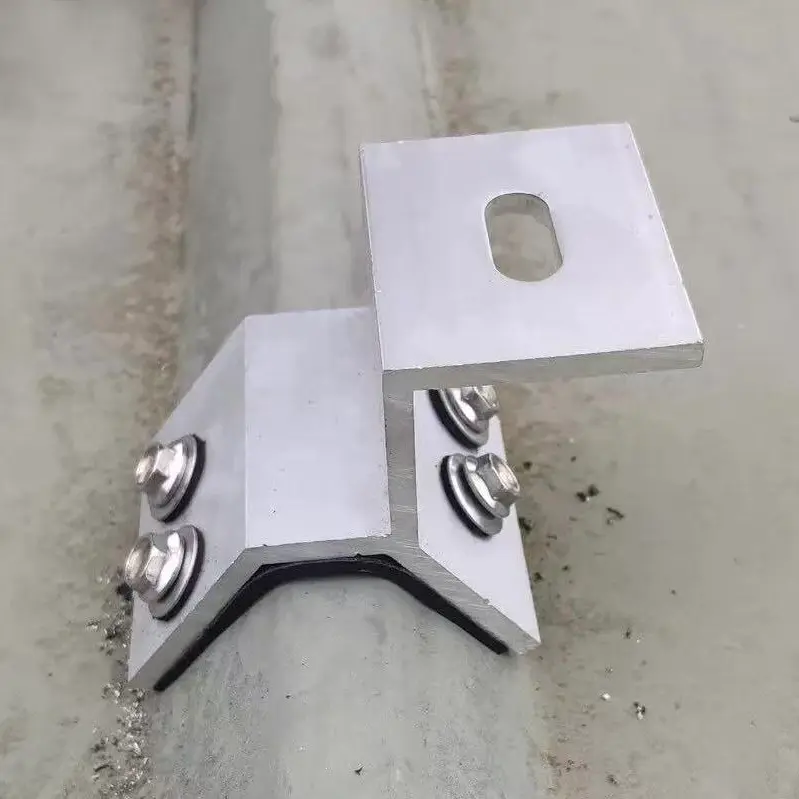

گیره سقف

گیره های سقفی عرضه شده توسط کارخانه گوجیان برای انواع سقف های فلزی مختلف مانند پانل های ثابت (جیاچی)، صفحات موجدار و سیستم های درز لبه مناسب هستند. هنگامی که با ریل های راهنمای شیار C شکل ارائه شده توسط کارخانه ما ترکیب می شوند، می توانند به طور ایمن ماژول های فتوولتائیک را تعمیر کنند. گیره ها مجهز به دندانه های ضد لغزش یکپارچه و پدهای بافر لاستیکی هستند که می توانند به طور موثری از خراشیدگی روی سطح صفحات فولادی رنگی جلوگیری کرده و حتی در برابر بادهای شدید تا سرعت 60 متر در ثانیه بدون لغزش پایداری خود را حفظ کنند. ما با خط تولید مهر و موم سخت‌افزار مستقل خود، به طور مداوم پروژه‌های فتوولتائیک توزیع‌شده را برای تأسیسات صنعتی/تجاری و پارک‌های لجستیک ارائه می‌کنیم، که به طور قابل‌توجهی هزینه نصب بازسازی سقف را کاهش می‌دهد و به طور موثر خطرات نگهداری ناشی از نشت آب را در آینده کاهش می‌دهد.

فرآیند تولید

1. انتخاب و آزمایش مواد خام

از بیلت های آلومینیومی اولیه GB 6005-T5 استفاده می کند. بازرسی های دریافتی استحکام کششی، استحکام تسلیم و ترکیب آلیاژ Al-Mg-Si را تأیید می کند. آلومینیوم بازیافتی یا ناخالص به شدت رد می شود. مقاومت اولیه در برابر خوردگی اسپری نمک به صورت نقطه ای بررسی می شود و مواد غیر منطبق بلافاصله پس داده می شوند.

2. اکستروژن یکپارچه با دمای بالا

بیلت ها در دمای ثابت 520 درجه سانتیگراد اکسترود می شوند تا بدنه گیره، پنجه های گیره و پایه پیچ را در یک قطعه تشکیل دهند. این طراحی بدون درز و بدون جوش توزیع یکنواخت بار را تضمین می کند و خطر شکست سازه را در نقاط جوش از بین می برد.

3. فرز دنده CNC دقیق

تجهیزات کاملاً خودکار CNC یک بافت ضد لغزش با طرح الماس را بر روی سطح چسبندگی داخلی آسیاب می کند. عمق و گام استاندارد دندان اصطکاک را در برابر پانل سقف به حداکثر می رساند و از لغزش جانبی در هنگام بادهای شدید جلوگیری می کند.

4. درمان ضد خوردگی آنودایز

گیره های اکسترود شده تحت آنودیزاسیون قرار می گیرند تا یک لایه اکسید محافظ متراکم 12 میکرومتری ایجاد کنند که در برابر هوا، باران و اسپری نمک آب بندی می شود. لایه اکسیدی با آلومینیوم ادغام می شود و مقاومت در برابر خوردگی طولانی مدت را حتی در لبه های بریده فراهم می کند.

5. یکپارچه بافر پد

شامل یک پد لاستیکی EPDM (مقاوم در دما از -40 درجه سانتیگراد تا 120 درجه سانتیگراد و مقاوم در برابر UV). برای تناسب دقیق با سطح تماس گیره، فشار نصب را کاهش می دهد و از خراشیدن رنگ آلیاژ آلومینیوم روی کاشی های فولادی رنگی یا پانل های Al-Mg-Mn جلوگیری می کند.

راهنمای نصب و استفاده

1. تأیید نمایه پیش از نصب

قبل از نصب، ارتفاع دنده، فاصله دنده و عرض درز کاشی فولادی رنگی را به دقت اندازه گیری کنید تا مدل گیره صحیح را انتخاب کنید.

2. گشتاور سفت شدن استاندارد

پیچ ها را با گشتاور استاندارد 20 تا 30 نیوتن متر با استفاده از آچار گشتاور سفت کنید.

3. محیط نصب

برنامه نصب برای روزهای خشک و آفتابی؛ اطمینان حاصل کنید که سطوح سقف عاری از آب راکد، روغن و گرد و غبار است.

4. مشخصات چیدمان مبتنی بر بار

تراکم نقاط نصب گیره را برای سقف هایی با شیب بیشتر از 20 درجه یا در مناطق ساحلی در معرض بارهای باد زیاد افزایش دهید.

5. ممنوعیت تغییر غیرمجاز اجزا

سنگ زنی یا برش سطح آنودایز گیره های آلیاژ آلومینیوم در محل ممنوع است. هر سطح بریده شده باید دوباره با درزگیر ضد خوردگی پوشانده شود.

6. الزامات بازرسی پس از نصب

بازرسی هر شش ماه پس از تحویل پروژه، با تمرکز بر سفتی پیچ و وضعیت لنت های لاستیکی مورد نیاز است.

حوزه های کاربردی

1. امکانات لجستیکی و انبارداری در مقیاس بزرگ

2. شهرک های صنعتی و کارخانه های تولیدی

3. ساختمان های سطح بالا با سقف درز ایستاده Al-Mg-Mn

4. پارک های صنعتی ساحلی و مناطق کارخانه های شیمیایی

5. پروژه های PV سقف فلزی خارج از کشور

نگرانی های کلیدی مشتری

1. آیا به دلیل اینکه کارخانه های مختلف از پروفیل های ورق فولادی رنگی ناسازگار استفاده می کنند، باید چندین نوع گیره سقفی تهیه کنم؟

گیره های معمولی بازار اغلب سازگاری ضعیفی با مشخصات دارند که منجر به شل شدن دستگیره ها یا خراش های سطحی می شود. ما سه سری اصلی - گیره‌های Jiaochi (470/760/820)، گیره‌های درز ایستاده Al-Mg-Mn، و گیره‌های ورق ذوزنقه‌ای- ارائه می‌کنیم و می‌توانیم قالب‌های سفارشی را بر اساس ارتفاعات و گام‌های راه راه خاص ایجاد کنیم و یک راه‌حل تامین یکپارچه برای کل پروژه ارائه کنیم.

2. چگونه زنگ زدگی و لغزش گیره را در مناطق ساحلی یا شیمیایی با نمک پاشی سنگین کنترل کنیم؟

گیره های گالوانیزه استاندارد اغلب در عرض سه سال زنگ می زنند و می شکنند و مخلوط کردن آلومینیوم با آهن باعث خوردگی الکتروشیمیایی می شود. گیره های ما دارای بدنه آلیاژ آلومینیوم 6005-T5 با روکش آنودایز شده و 304 بست فولادی ضد زنگ هستند. آنها پس از 1000 ساعت آزمایش اسپری نمک خنثی، هیچ لکه‌ای زنگ زدگی نشان نمی‌دهند و عملکرد پایدار را در محیط‌های ساحلی و شیمیایی بسیار خورنده تضمین می‌کنند.

3. آیا در مناطق مستعد طوفان، گیره ها شل می شوند یا باعث جدا شدن آرایه PV می شوند؟

گیره ها دارای پنجه های ضخیم گیره با دندانه های ضد لغزش برای تناسب کامل در برابر راه راه هستند. تست آزمایشگاه شخص ثالث مقاومت فشار باد تا 1.5 کیلو پاسکال را تایید می کند. همراه با مهره های خود قفل ضد شل شدن، پیچ ها علیرغم انبساط و انقباض حرارتی ایمن باقی می مانند و این سیستم با موفقیت در پروژه های ساحلی مستعد طوفان بدون هیچ گونه حادثه لغزش مستقر شده است.
