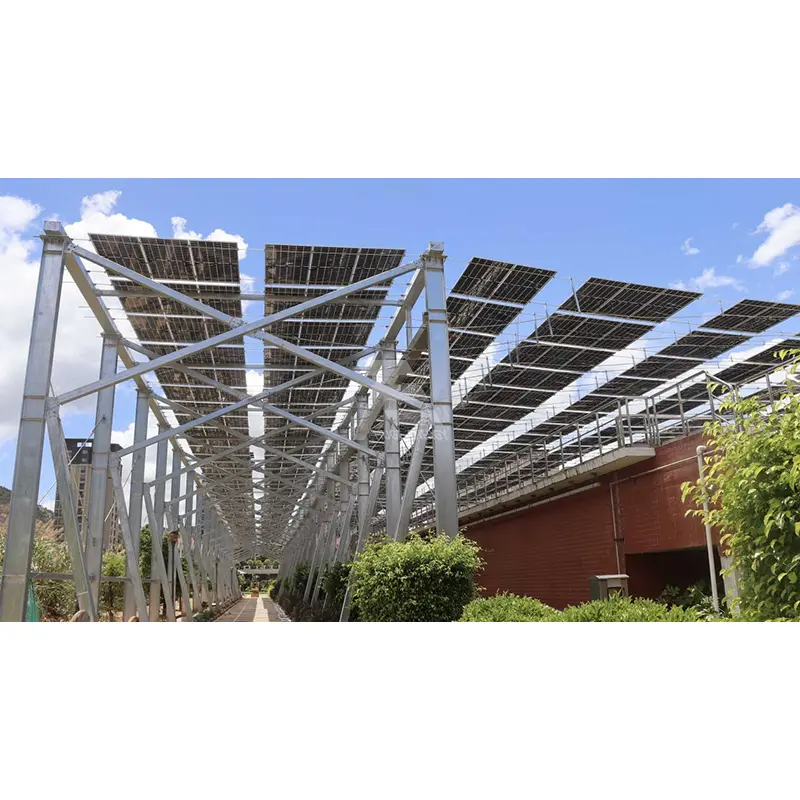

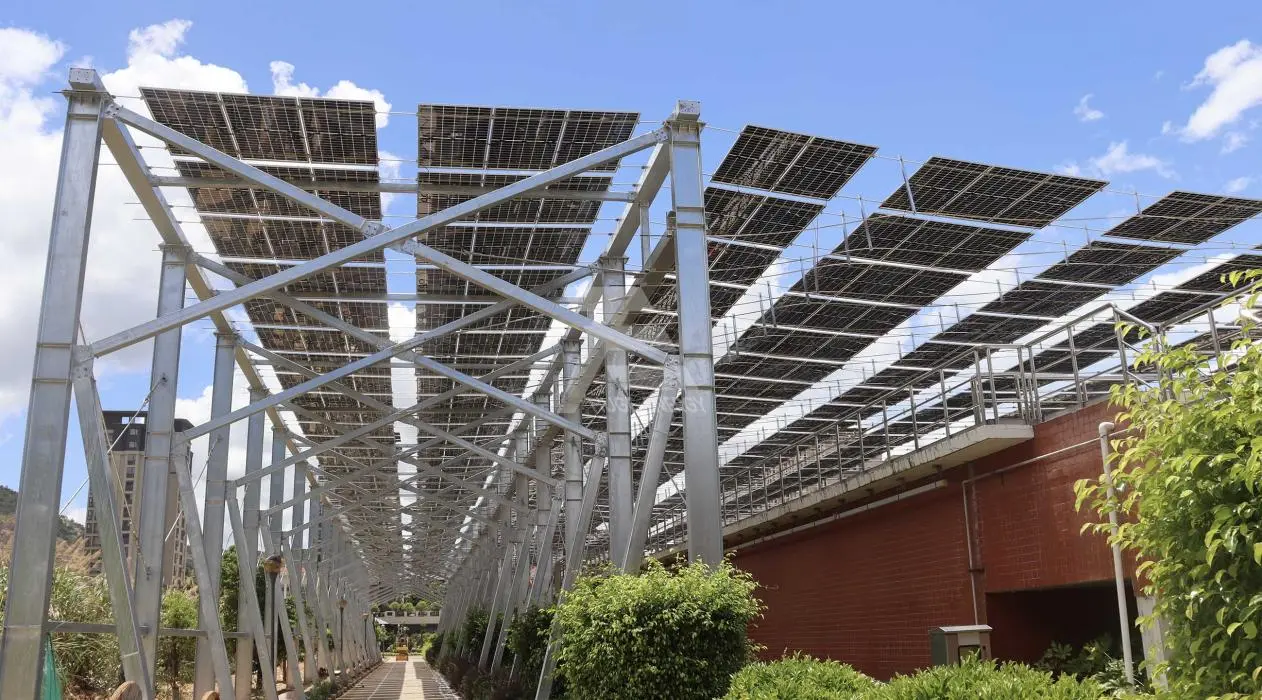

سیستم نصب خورشیدی دو پست زمینی

گوجیان سیستم نصب خورشیدی دو پست زمینی را به شما پیشنهاد می‌کند که در مقادیر زیاد مستقیماً از کارخانه تهیه می‌شود. این بسته بندی با درجه صادراتی، اسناد فنی کامل و مواد گواهینامه ارائه می شود که یک راه حل نصب شیب ثابت اقتصادی و کارآمد برای پروژه های فتوولتائیک زمینی داخلی و بین المللی ارائه می دهد.

مشخصات فنی کلیدی

1. مواد اصلی: فولاد کربنی با مقاومت بالا Q235B/Q355. گزینه های تصفیه سطح شامل گالوانیزه گرم یا پوشش آلیاژ روی-آلومینیوم-منیزیم برای مقاومت در برابر خوردگی است.

2. استانداردهای مقاومت در برابر خوردگی: ضخامت پوشش گالوانیزه گرم ≥65μm. پوشش روی-آلومینیوم-منیزیم دارای خواص ضد خوردگی خود ترمیم شونده است که برای محیط های با رطوبت بالا و نمک پاشی ساحلی مناسب است.

3. ماژول های سازگار: سازگار با ماژول های اصلی سری 182/210 PV. از تنظیمات آرایه افقی و عمودی پشتیبانی می کند.

4. نصب زاویه شیب: قابل تنظیم بین 5 درجه و 60 درجه. زاویه بهینه بر اساس عرض جغرافیایی محلی و تولید برق پیش بینی شده تعیین می شود.

5. استانداردهای طراحی بار: فشار باد پایه استاندارد 0.3-0.75 kN/m². ظرفیت بارگیری برف تا 1.8 کیلونیوتن بر متر مربع؛ راه حل های تقویتی تخصصی موجود برای مناطق با باد شدید و برف سنگین.

6. فاصله از زمین: قابل تنظیم از 0.6 متر تا 2.8 متر برای تطبیق گذر و عملیات مکانیکی در زیر پانل ها.

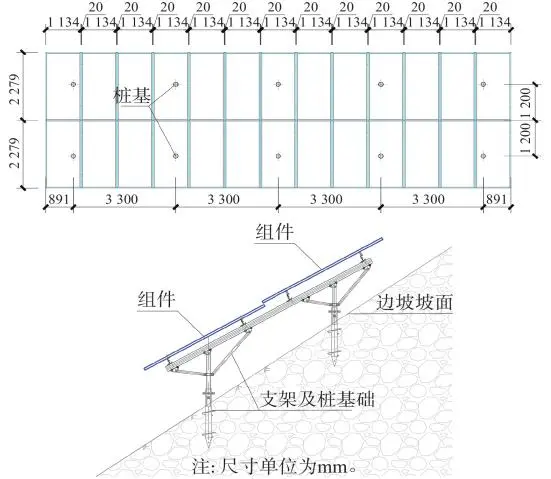

7. انواع فونداسیون: شمع های پیچ، پایه های بتنی مستقل، یا شمع های ریخته شده در محل. مناسب برای شرایط مختلف خاک از جمله خاک شنی، خاک رس و سنگ.

8. اتصال دهنده ها: پیچ و مهره های گالوانیزه با استحکام بالا با واشرهای استاندارد ضد شل شدن. طراحی شده تا در طول استفاده طولانی مدت در فضای باز ایمن بماند.

9. عمر خدمات طراحی: 25 سال، مطابق با چرخه عمر ماژول های PV.

برنامه های کاربردی محصول

✅ نیروگاه های فتوولتاییک زمینی متمرکز بر روی شبکه در مقیاس بزرگ

✅ پروژه های PV و احیای روستایی توزیع شده در سطح روستا

✅ پایگاه‌های PV در بیابان‌های گوبی، زمین‌های بایر یا تپه‌های به آرامی غلت‌خوردن

✅ پروژه های Agri-PV (agrivoltaic) (ترخیص در زیر پانل های ماشین آلات کشاورزی ارائه شده است)

✅ مزارع PV زمینی و پروژه های EPC در مقیاس بزرگ

✅ زمین مسطح با شرایط خاک و آب پایدار مناسب برای ساخت پی شمع

نکات نصب

1. انجام بررسی زمین شناسی سایت قبل از ساخت و ساز و انتخاب نوع پی بر اساس گزارش زمین شناسی. ادامه ساخت و ساز بدون بررسی اکیدا ممنوع است. 2. مطمئن شوید که همه پایه‌ها عمودی هستند و محورهای آرایه در یک راستا قرار دارند. زاویه شیب نصب باید کاملاً به نقشه های طراحی پایبند باشد - تغییر زاویه در محل ممنوع است.

3. برای مونتاژ فقط از اجزای استاندارد و سازنده اصلی استفاده کنید. جوشکاری، برش، حفاری یا خم شدن پروفیل های اصلی در محل غیر مجاز - که می تواند پوشش ضد خوردگی یا یکپارچگی ساختاری را به خطر بیندازد - اکیدا ممنوع است.

4. پس از اتمام نصب سیستم نصب، اتصال زمین یکپارچه را برای اطمینان از انطباق با استانداردهای حفاظت در برابر صاعقه برای نیروگاه های فتوولتائیک ایجاد کنید.

دستورالعمل های O&M پس از نصب

1. پس از فصول سیل، بارش های سنگین برف یا طوفان، سالانه بازرسی های جامع را با تمرکز بر سفتی پیچ، نشست عمودی و آسیب به پوشش های ضد خوردگی انجام دهید.

2. هر گونه آسیب موضعی به پوشش را به سرعت با استفاده از مواد ضد خوردگی تخصصی تعمیر کنید تا از پخش زنگ زدگی جلوگیری شود.

3. تجهیزات را آویزان نکنید یا اجسام سنگین را روی تیرهای نصب یا پایه‌ها قرار ندهید. بارها نباید از مشخصات طراحی اولیه تجاوز کنند.

4. هنگام تعویض قطعات آسیب دیده، فقط از اجزای سازنده اصلی با مشخصات مشابه استفاده کنید. استفاده از پروفیل های غیر استاندارد ممنوع است.

راه حل های یکپارچه سفارشی

1. خدمات فنی مقدماتی

پس از دریافت نقشه‌های توپوگرافی سایت و داده‌های هواشناسی، مهندسان سازه حرفه‌ای مدل‌سازی و تأیید را انجام می‌دهند، طرح‌ها و طرح‌های بهینه‌سازی زاویه شیب را تولید می‌کنند و مقایسه‌های کارآمدی هزینه را ارائه می‌کنند.

2. طراحی ساختاری سفارشی

ارتفاع قائم، دهانه و نوع پی را بر اساس بارهای باد و برف، شرایط زمین شناسی و برنامه ریزی کاربری زمین تنظیم کنید.

3. تولید و عرضه

ساخت داخل و پیش ساخته مدولار؛ تولید و تحویل به صورت دسته ای بر اساس تقاضا برنامه ریزی شده است. بسته بندی ظروف استاندارد مناسب برای صادرات اقیانوس برای به حداقل رساندن آسیب حمل و نقل.

4. پشتیبانی از تحویل پروژه

ارائه گواهی‌های انطباق، گزارش‌های مواد، نقشه‌ها، و گزارش‌های محاسبه بار در سیستم نصب خورشیدی دوگانه زمینی با محموله؛ ترتیب پرسنل فنی برای رسیدگی به سوالات نصب در محل. صلاحیت ها و گواهینامه های معتبر

✅ گواهینامه سیستم مدیریت کیفیت ISO 9001 کنترل استاندارد در کل فرآیند تولید با قابلیت ردیابی کامل

✅ گزارشات تست عملکرد مکانیکی شخص ثالث CMA

✅ گزارش های آزمایشگاهی تایید شده توسط CNAS در مورد خواص مواد و مقاومت در برابر خوردگی/آب و هوا

✅ امکان ارائه مستندات فنی EN 1090 مطابق با استانداردهای اتحادیه اروپا برای پروژه های اروپایی

✅ مشخصات مواد جامع و گزارش های تست خوردگی اسپری نمک برای برآورده کردن الزامات ممیزی برای پروژه های خارج از کشور در آسیای جنوب شرقی، خاورمیانه و آمریکای لاتین
