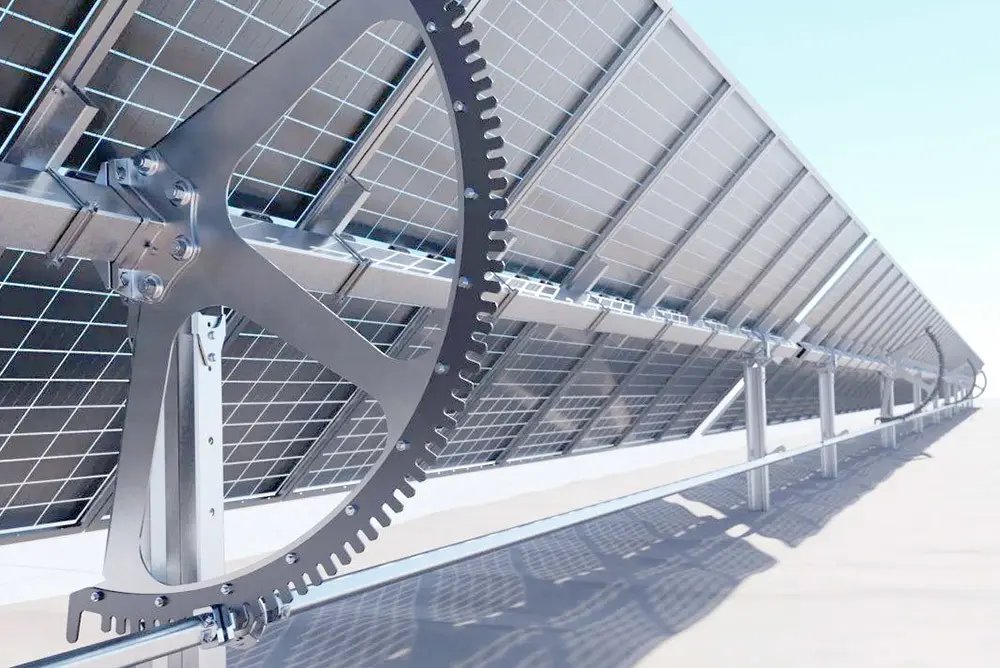

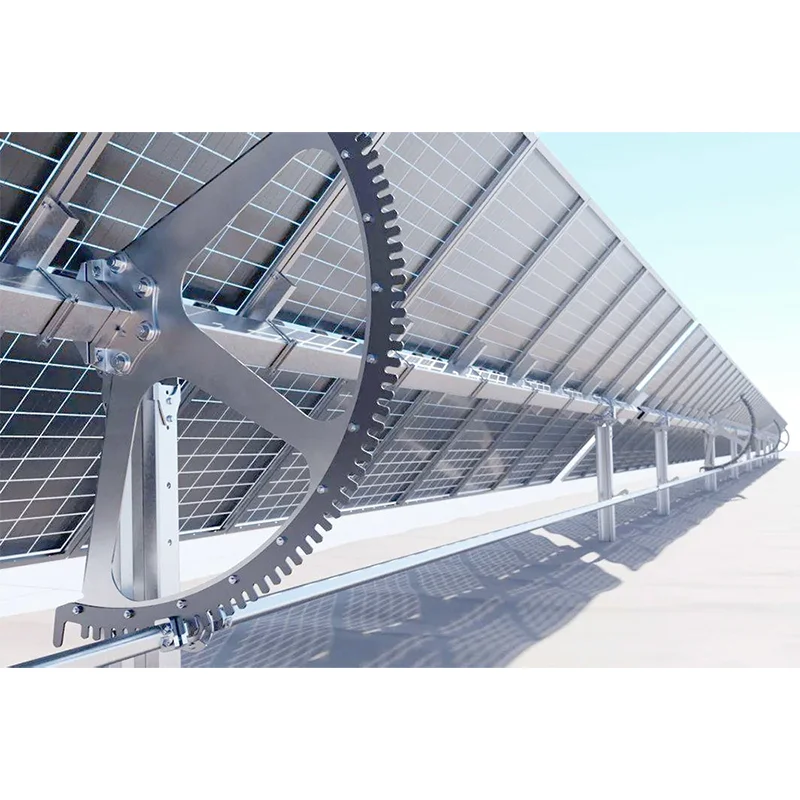

براکت نصب خورشیدی قابل تنظیم قوسی شکل

این تامین‌کننده براکت نصب خورشیدی قابل تنظیم قوس‌دار از فرآیند شکل‌دهی یکپارچه و بدون درز، پانچ CNC دقیق و نورد کاملاً مکانیزه استفاده می‌کند. جوشکاری در محل به نفع مونتاژ پیچ مدولار حذف می شود و انحراف صافی نصب را تا 2 میلی متر حفظ می کند. این به طور موثر از مسائل ساخت و ساز مانند ریز ترک در ماژول ها و تغییر شکل ساختاری جلوگیری می کند، در حالی که به طور قابل توجهی زمان بندی ساخت و ساز را کوتاه می کند و هزینه ها را کاهش می دهد. در مقایسه با پایه‌های سنتی، این پایه‌های PV قابل تنظیم به سبک قوس با کیفیت بالا، سبک وزن، بسیار مقاوم در برابر خوردگی، همه‌کاره، حمل و نقل آسان و نصب کارآمد هستند. کل خط تولید دارای گواهینامه ISO9001 است و برای اطمینان از کیفیت پایدار و قابل کنترل تحت بازرسی 100٪ کارخانه قرار می گیرد.

نکات کلیدی فروش و مزایای رقابتی

1. ساختار تنظیم نوآورانه با سازگاری با شیب بالا: دارای مکانیزم تنظیم لولایی به شکل قوس است که امکان تنظیم شیب مداوم و آزاد بین 5 درجه و 60 درجه را فراهم می کند و به طور انعطاف پذیر با شرایط خورشیدی در عرض های جغرافیایی مختلف سازگار است.

2. افزایش قابل توجه تولید برق: مدل های استاندارد قابل تنظیم دستی خروجی را 8 تا 12 درصد افزایش می دهند. مدل‌های ردیابی هوشمند اختیاری می‌توانند تولید را تا 30 درصد افزایش دهند.

3. مواد پایه با مقاومت بالا و مقاوم در برابر خوردگی مناسب برای محیط های خشن

ساختار فولادی اصلی: از فولاد Q235 و Q550 با مقاومت بالا استفاده می کند.

پوشش ضد خوردگی: پوشش روی-آلومینیوم-منیزیم با چگالی 120 گرم بر متر مربع؛

مقاومت در برابر خوردگی: تست اسپری نمک 5000 ساعته را پشت سر گذاشت.

مقاومت در برابر باد و بار: در مقیاس بوفورت 13 باد مقاومت می کند. ظرفیت بار 200 کیلوگرم بر متر مربع؛

سناریوهای قابل اجرا: مناسب برای شرایط مختلف سخت در فضای باز، از جمله مناطق ساحلی با شوری بالا، مناطق کوهستانی مرطوب و مناطق جزر و مدی.

4. ساخت پیشرفته و دقت نصب بالا: از فرآیند پانچ و شکل دهی CNC یکپارچه و بدون درز با طراحی مونتاژ پیچ و مهره ای استفاده می کند که نیاز به جوشکاری در محل را از بین می برد. انحراف صافی نصب در 2 میلی متر کنترل می شود و به طور موثر از مشکلاتی مانند ریز ترک در ماژول های PV و تغییر شکل ساختاری جلوگیری می کند.

5. تدارکات، حمل و نقل و سفارشی سازی انعطاف پذیر: دارای ساختار کلی سبک وزن است که حمل و نقل از راه دور و انباشتن در محل را تسهیل می کند. از خرید انبوه استاندارد و سفارشی سازی غیر استاندارد بر اساس نیازهای پروژه خاص پشتیبانی می کند.

6. گارانتی تمدید شده و ساختار بادوام: همراه با ضمانت 20 ساله. ساختار اصلی پایداری طولانی مدت و عمر مفید طولانی را ارائه می دهد.

مدل محصول و پارامترهای فنی اصلی

1. مواد پایه و درمان ضد خوردگی: بدنه اصلی از فولاد ساختاری با استحکام بالا Q235/Q550 ساخته شده است که دارای پوشش ضد خوردگی روی-آلومینیوم-منیزیم 120 گرم بر متر مربع است. تست اسپری نمک خنثی 5000 ساعته را پشت سر گذاشته است و از مقاومت در برابر زنگ زدگی و پیری در استفاده طولانی مدت در فضای باز اطمینان حاصل می کند.

2. فرآیند شکل‌دهی دقیق: از فرآیند نورد دقیق و یکپارچه یکپارچه و پانچ CNC استفاده می‌کند که موقعیت دقیق ابعادی و پایداری ساختاری قوی را تضمین می‌کند.

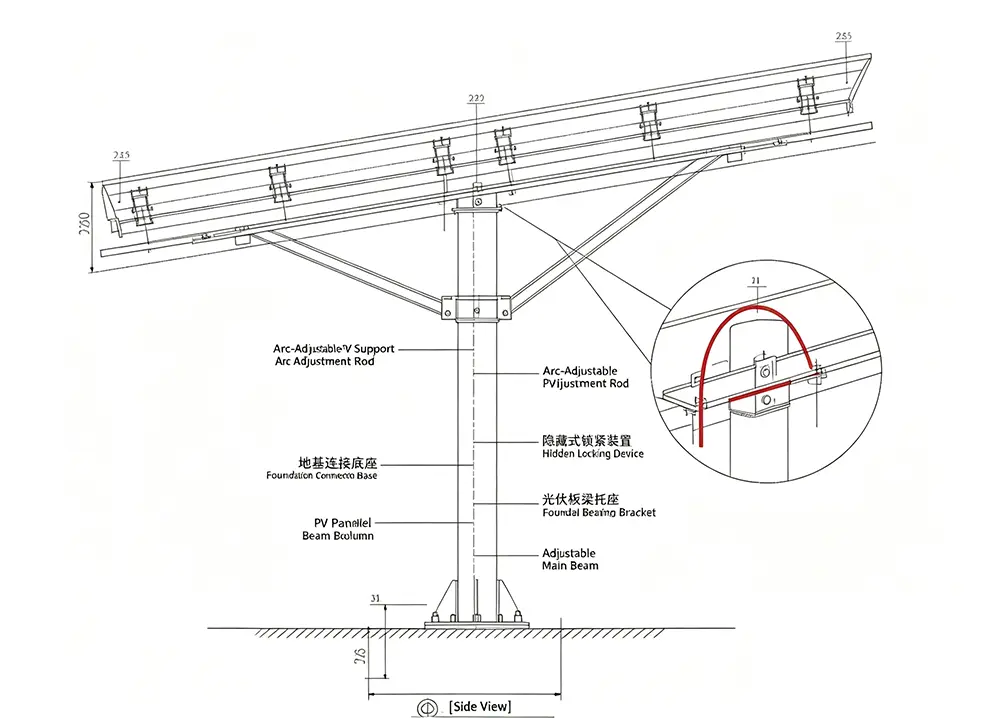

3. مکانیسم تنظیم زاویه: مجهز به مکانیزم تنظیم لولایی قوسی شکل که محدوده تنظیم 5-60 درجه را ارائه می دهد. مکانیزم به نرمی کار می کند و در برابر گیر کردن یا تغییر شکل در استفاده طولانی مدت مقاومت می کند.

4. مقاومت در برابر بار و باد: برای مقاومت در برابر باد تا مقیاس بوفور 13 درجه بندی شده است، با حداکثر ظرفیت بار 200 کیلوگرم بر متر مربع، تضمین عملکرد قابل اعتماد در شرایط سخت در فضای باز.

5. مزایای نصب و ساخت: دارای طراحی مدولار با مونتاژ کامل پیچ و مهره - که نیاز به جوشکاری در محل را از بین می برد - و صافی نصب را در محدوده تحمل 2 میلی متر حفظ می کند.

6. سازگاری ماژول: از پیکربندی های مختلف، از جمله طرح بندی آرایه های تک ماژول و چند ردیف پشتیبانی می کند. سازگار با ماژول های PV تک کریستالی و دو وجهی اصلی موجود در بازار.

7. قابلیت های سفارشی سازی: مشخصات عرض و دهانه قفسه را می توان برای برآورده کردن نیازهای خاص، با شرایط مختلف سایت، بهینه سازی و تنظیم کرد.

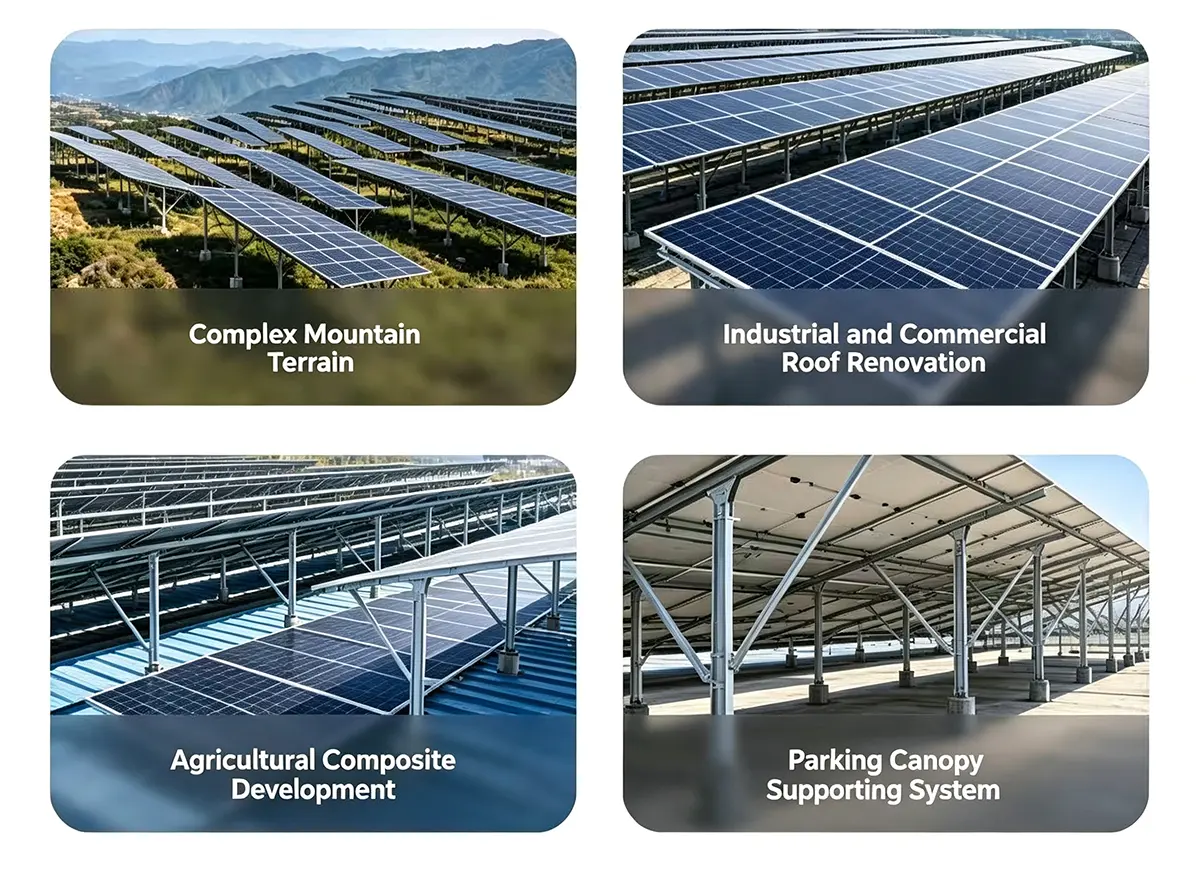

طیف گسترده ای از برنامه ها و موارد پروژه در دنیای واقعی

1. سناریوهای مختلف پروژه PV را پوشش می‌دهد: مناسب برای طیف گسترده‌ای از پروژه‌ها، از جمله سقف‌های کاشی‌های فولادی رنگی C&I (تجاری و صنعتی)، PV توزیع‌شده روی سقف‌های کاشی‌کاری شده، نیروگاه‌های PV روی زمین در زمین‌های کوهستانی، سیستم‌های PV ماهیگیری و agrivoltaic، ذخیره‌سازی مجدد انرژی PV برای وسایل نقلیه قدیمی و جدید.

2. سازگار با محیط های پیچیده در فضای باز: مناسب برای نصب در توپوگرافی ها و محیط های مختلف، از جمله دشت های باز، زمین های مواج کوهستانی، مناطق جزر و مدی، و مناطق ساحلی مستعد رطوبت بالا و طوفان.

3. تجربه گسترده پروژه (داخلی و بین‌المللی): با موفقیت بیش از صد پروژه معیار - از جمله نیروگاه‌های مقاوم در برابر باد ساحلی، سیستم‌های agrivoltaic روستایی، PV روی پشت بام پارک‌های صنعتی، و اسکله‌های PV در مقیاس بزرگ - با محصولاتی که به کشورهای مختلف در جنوب شرق و جنوب آسیا صادر شده‌اند.

4. پشتیبانی جامع بصری در دنیای واقعی: برای همه پروژه های مشترک، ما عکس ها و فیلم های واقعی تولید کارخانه، بارگیری و حمل و نقل و سایت های ساخت و ساز تکمیل شده را ارائه می دهیم.

5. خدمات راه حل سفارشی یک مرحله ای: ما طرح های طرح بندی ماژول را بر اساس توپوگرافی سایت و شرایط نور ارائه می دهیم و راه حل های یکپارچه جامعی را ارائه می دهیم که شامل ساختار نصب می شود.

کاردستی دقیق · تضمین کیفیت جامد

1. سیستم کنترل کیفیت استاندارد و گواهینامه آزمایشی معتبر: تولید به استانداردهای مدیریت کیفیت ISO9001 پایبند است. ما گزارش‌های جامع تست شخص ثالث را داریم که خواص ضد خوردگی و ظرفیت باربری مکانیکی را پوشش می‌دهد.

2. کنترل کیفیت حلقه بسته انتها به انتها: ما یک زنجیره کنترل کیفیت کامل ایجاد کرده ایم که مصرف مواد خام، مهر زنی و شکل دهی، بازرسی پوشش و نمونه برداری محصول نهایی را پوشش می دهد.

3. استانداردهای بازرسی مرحله ای و چند سطحی

مصرف مواد خام: تجزیه و تحلیل طیف سنجی مواد فولادی.

مرحله محصول نیمه تمام: تأیید دقت پانچ و ابعاد شکل دهی.

مرحله محصول نهایی: آزمایش‌های شبیه‌سازی اسپری نمک استاندارد و آزمایش‌های فشار تحمل بار.

4. الزامات دقیق بازرسی خروج از کارخانه: ما یک سیاست بازرسی 100٪ را برای همه محصولات قبل از خروج از کارخانه اجرا می کنیم و از ورود اقلام معیوب به بازار در مبدا جلوگیری می کنیم.

تولید خودکار و مدیریت ردیابی دسته ای: مجهز به خطوط تولید خودکار اختصاصی با استفاده از نورد مکانیکی دقیق. نمونه‌هایی از هر دسته بایگانی می‌شوند تا از قابلیت ردیابی کامل دسته اطمینان حاصل شود.

آزمایشگاه تست مستقل حرفه‌ای: یک آزمایشگاه مستقل در محل آزمایش‌های معمول شبیه‌سازی مقاومت در برابر آب و هوا و شبیه‌سازی پیری را انجام می‌دهد تا به طور مداوم دوام محصول در فضای باز را تأیید کند.

اسناد آزمایشی کامل و قابل تأیید: نسخه های الکترونیکی و چاپی تمام گواهینامه های صلاحیت و گزارش آزمون در صورت درخواست موجود است.

سازنده مستقیم با قابلیت های اثبات شده - مزایای رقابتی اصلی

اکثر براکت‌های نصب قابل تنظیم استاندارد موجود در بازار از ساختارهای لولای ساده استفاده می‌کنند که آن‌ها را به شدت مستعد گیر کردن، زنگ‌زدگی و خرابی محدودکننده‌های تنظیم در طول استفاده طولانی‌مدت در فضای باز می‌کند. در مقابل، براکت به سبک قوس ما دارای ساختار لولای قوسی شکل ارتقا یافته و ضخیم‌شده است که توزیع یکنواخت بار را تضمین می‌کند و از تغییر شکل یا گرفتگی در طول سال‌ها کار در فضای باز جلوگیری می‌کند. در حالی که اکثر محصولات رقیب فقط تنظیمات با افزایش ثابت را ارائه می‌دهند، محصول ما تنظیم بدون گام و پیوسته بین 5 درجه و 60 درجه را امکان‌پذیر می‌کند، حداکثر قرار گرفتن در معرض خورشید و افزایش بازده تولید برق.

راه حل های یک مرحله ای و ضمانت خدمات فنی جامع

1. پشتیبانی فنی پیش فروش اختصاصی یک به یک: مهندسان پیش فروش حرفه ای پیگیری پروژه را به صورت اختصاصی ارائه می کنند، طرح های اولیه رایگان برای چیدمان سازه های نصب و انتخاب زاویه شیب بر اساس شرایط واقعی سایت ایجاد می کنند.

2. تحویل کامل اسناد فنی: نقشه های ساخت و ساز CAD و داده های فنی در مورد محاسبات بار مکانیکی پس از سفارش ارائه می شود. کتابچه راهنمای نصب چاپی و دیجیتالی همراه با محموله است.

3. راهنمای نصب چند فرمتی: راهنمای نصب آنلاین از راه دور پس از حمل و نقل در دسترس است، که توسط کتابچه های راهنمای مصور و فیلم های آموزشی استاندارد پشتیبانی می شود. برای پروژه‌های بزرگ یا پیچیده، پرسنل فنی می‌توانند به صورت آنلاین به حل چالش‌های نصب کمک کنند.

4. گارانتی جامع بلند مدت: ضمانت 20 ساله کل واحد را پوشش می دهد. ما راه حل های کامل - از جمله تعمیرات و تعویض قطعات - را برای هر گونه مشکل کیفیت ساختاری ناشی از عوامل غیر انسانی در طول دوره گارانتی ارائه می دهیم.

5. مکانیسم پاسخگویی کارآمد پس از فروش: تیم پس از فروش ما 16 ساعت در روز و 7 روز هفته در حال انجام وظیفه هستند. ما در عرض 2 ساعت در مورد سؤالات معمول بازخورد ارائه می دهیم و در عرض 24 ساعت راه حل های جامعی را برای مسائل فنی پیچیده ارائه می دهیم.

6. پشتیبانی فنی رایگان مادام العمر برای مشتریان: ما خدمات فنی مستمری را به شرکای خود ارائه می دهیم، از جمله مشاوره رایگان پایان به انتها برای طرح های پروژه جدید.

سوالات متداول

ملاحظات کلیدی در هنگام نصب، بهره برداری و نگهداری سیستم های نصب PV چیست؟

سه نکته اساسی وجود دارد که باید در نظر گرفته شود: اول، ساخت فونداسیون - این باید محاسبات زمین و بار را در نظر بگیرد. برای مناطق کوهستانی، از پایداری پایه شمع اطمینان حاصل کنید، و برای مناطق ساحلی، لنگر مقاوم در برابر موج را اجرا کنید. دوم، زوایای شیب و مکانیسم‌های قفل - پایه‌های قابل تنظیم یا ردیابی پس از تنظیم نیاز به قفل مکانیکی دارند، و تنظیمات در هنگام بادهای شدید (سرعت‌های بیش از 20-25 متر بر ثانیه) یا برف سنگین اکیداً ممنوع است. سوم، تعمیر و نگهداری معمولی - به طور منظم از نظر زنگ زدگی، کشش لنگر (برای سیستم‌های نصب انعطاف‌پذیر حیاتی) و گیره‌های ماژول برای جلوگیری از ریزترک‌های ماژول یا ناپایداری ساختاری بازرسی کنید.

تولید برق با پایه های PV قابل تنظیم در مقایسه با پایه های ثابت چقدر افزایش می یابد و آیا سرمایه گذاری ارزشمند است؟

در مقایسه با پایه‌های ثابت، پایه‌های قابل تنظیم دستی یا الکتریکی (با تنظیمات شیب فصلی) می‌توانند تولید برق را در مناطق با عرض جغرافیایی متوسط ​​به بالا به میزان 5 تا 10 درصد افزایش دهند. پایه‌های ردیابی تک محوره می‌توانند خروجی را 15 تا 20 درصد و پایه‌های ردیاب دو محوره را 25 تا 30 درصد افزایش دهند. اینکه آیا سرمایه‌گذاری ارزشمند است به مقیاس پروژه بستگی دارد: پروژه‌های مسکونی در مقیاس کوچک باید نصب‌های ثابت را در اولویت قرار دهند (به دلیل هزینه‌های کمتر)، در حالی که برای نیروگاه‌های زمینی متوسط ​​تا بزرگ، انتخاب به مدت زمان نور خورشید محلی و تعرفه‌های برق بستگی دارد - ردیابی یا نصب‌های قابل تنظیم معمولاً در عرض 3 تا 5 سال بازگشت سرمایه را ارائه می‌دهند.

مواد نصب PV چگونه باید انتخاب شوند و چه عواملی در محیط های مختلف اهمیت دارند؟

مواد اصلی شامل فولاد کربنی (گالوانیزه گرم)، آلیاژ آلومینیوم، فولاد ضد زنگ و مواد پلیمری (فیبر کربن/آرامید) است. فولاد کربنی به دلیل مقرون به صرفه بودن و مقاومت در برابر خوردگی، انتخاب ارجح برای پروژه های استاندارد زمینی است. برای محیط‌های ساحلی، نمک‌پاشی یا محیط‌های «مکمل ماهیگیری-PV»، آلیاژ آلومینیوم یا فولاد ضد زنگ برای افزایش مقاومت در برابر خوردگی ترجیح داده می‌شود. مواد پلیمری برای مکان های با ارتفاع بالا یا سناریوهایی که نیاز به سازه های سبک وزن دارند مناسب هستند. اگرچه هزینه ها بیشتر است، اما مزایای قابل توجهی از نظر کاهش وزن ارائه می دهند.

انواع اصلی سیستم های نصب PV کدامند و هر کدام برای کدام سناریوها مناسب است؟

سیستم‌های نصب PV اصولاً به چهار نوع دسته‌بندی می‌شوند: پایه‌های ثابت، پایه‌های قابل تنظیم (دستی/برقی)، پایه‌های انعطاف‌پذیر و پایه‌های ردیابی (تک محوره/دو محوره). پایه های ثابت برای پروژه های زمینی یا پشت بام در مقیاس کوچک با بودجه محدود و زمین مسطح مناسب هستند. پایه‌های قابل تنظیم برای مناطق با عرض جغرافیایی متوسط ​​به بالا ایده‌آل هستند، زیرا زاویه شیب آن‌ها را می‌توان به صورت فصلی تغییر داد تا تولید برق افزایش یابد. پایه‌های انعطاف‌پذیر برای زمین‌های پیچیده - مانند مناطق کوهستانی یا پروژه‌های هیبریدی خورشیدی ماهیگیری - و کاربردهای طولانی مناسب هستند. پایه‌های ردیاب برای گیاهان زمینی در مقیاس بزرگ در بیابان‌ها یا دشت‌ها با نور فراوان خورشید بهترین هستند. در حالی که آنها بالاترین راندمان تولید برق را ارائه می دهند، همچنین مستلزم هزینه های بالاتر و نیازهای تعمیر و نگهداری هستند.

بسته بندی استاندارد و تحویل لجستیک کارآمد

1. طراحی بسته بندی مدولار استاندارد: براکت نصب خورشیدی قابل تنظیم قوسی شکل در ماژول ها جدا شده و طبق استانداردها بسته بندی می شود. پروفیل های بلند با کیسه های بافته شده ضخیم محکم شده و با تسمه فولادی تقویت می شوند. لوازم جانبی کوچک - مانند پیچ ​​و مهره، اتصال دهنده و لولا - در کیسه های بافته شده ضد آب جداگانه با برچسب شفاف برای جلوگیری از گم شدن یا مخلوط شدن دسته بندی و بسته بندی می شوند.

2. حفاظت در برابر باران دو لایه مناسب برای حمل و نقل در مسافت های طولانی: کل محموله دارای محافظ مقاوم در برابر باران است که قادر به مقاومت در برابر حمل و نقل دریایی یا زمینی در مسافت های طولانی و مقاومت در برابر سایش در هنگام بارگیری/تخلیه و همچنین آسیب ناشی از باران و رطوبت است.

3. سازگار با چندین حالت حمل و نقل: کالاها را می توان مستقیماً از طریق کامیون به محل پروژه ارسال کرد یا در کانتینرها بسته بندی کرد تا نیازهای صادراتی خارج از کشور را برآورده کند.

4. حمل و نقل مستقیم از کارخانه خودمان با زمان تحویل قابل انعطاف و قابل کنترل: محموله ها مستقیماً از تأسیسات تولیدی ما در تیانجین منشا می گیرند. اقلام با مشخصات استاندارد از انبار موجود است ...

5. فرآیند حمل و نقل کاملاً قابل مشاهده برای تأیید آسان: برای هر محموله، عکس‌های لحظه‌ای از فرآیند بارگیری و مانیفست محموله دقیق ارائه می‌کنیم. اقلام قبل از بارگیری تکه تکه شمارش و تأیید می شوند و اسناد/تصاویر با مشتری به اشتراک گذاشته می شود تا بررسی آسان پس از دریافت تسهیل شود.
