سازه فولادی قاب

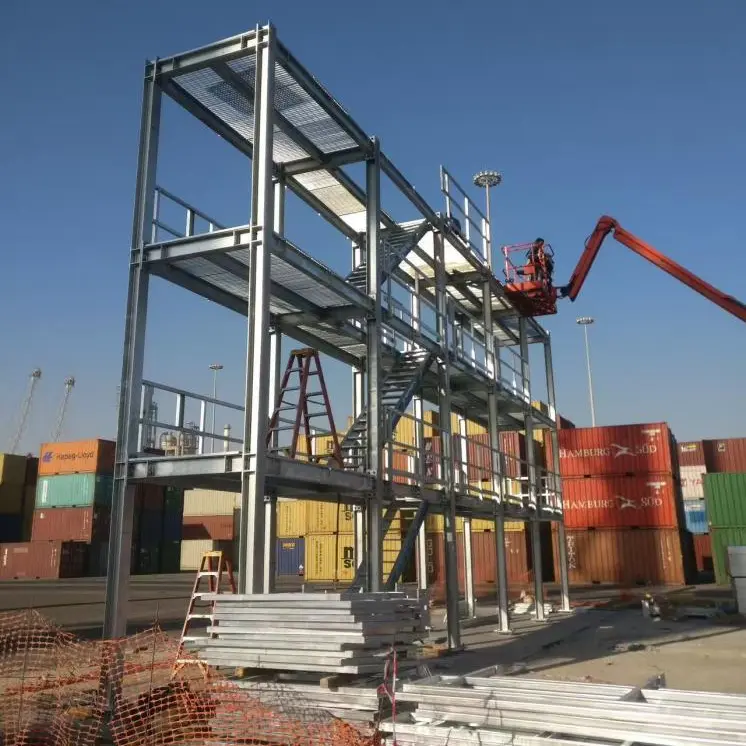

سازه فولادی قاب تولید شده توسط تامین کننده Guojian یک سیستم باربر مرکب شامل ستون های اصلی، تیرهای باربر، مهاربندی جانبی و اتصالات اتصال است. ساخت در درجه اول در کارخانه تکمیل می شود و به دنبال آن مونتاژ پیچ در محل انجام می شود.

• طراحی سفارشی غیر استاندارد: به جای استفاده از الگوهای آماده، چیدمان قاب بر اساس ابعاد تجهیزات، ظرفیت بار و شرایط نصب سایت مطابق با نیازهای پروژه خاص برنامه ریزی می شود.

• پیش ساخته یکپارچه کارخانه: برش، حفاری، جوشکاری و تقویت مفصل همگی در داخل انجام می شود و کار داغ (جوشکاری) در محل را به حداقل می رساند و خطرات ساخت و ساز را کاهش می دهد.

• ساختار مونتاژ مدولار: اجزاء به واحدهای مستقل شکسته شده و در محل با استفاده از اتصال دهنده ها مونتاژ می شوند. این امر جداسازی و حمل و نقل آسان را تسهیل می کند، چه برای تحویل داخلی و چه برای صادرات کانتینری.

• گزینه‌های ضد خوردگی انعطاف‌پذیر: فرآیندهای حفاظت از سطح با محیط‌های خاصی مطابقت دارند - مانند کارخانه‌های داخلی، سایت‌های بیرونی، یا مناطق ساحلی/شور - متعادل کردن طول عمر با هزینه‌های تهیه.

• کاربرد پروژه همه کاره: مناسب برای طیف وسیعی از کاربردها، از جمله قفسه های باربر برای تجهیزات صنعتی، پارتیشن های کارخانه، زیرساخت های انرژی جدید، و پروژه های ساختمانی مدولار خارج از کشور.

سازه اسکلت فلزی چیست؟

سازه فولادی قاب از اتصالات تیر-ستون به عنوان واحدهای انتقال بار هسته استفاده می کند، بارهای سربار را به طور یکنواخت از طریق ستون ها به فونداسیون منتقل می کند، در حالی که مهاربندی مورب پایداری کلی جانبی و مقاومت در برابر تاب خوردن را افزایش می دهد.

برخلاف تکیه گاه های ساده، این سیستم به جای تکیه بر یک عضو واحد برای تحمل بار، بر یکپارچگی ساختاری جمعی تأکید دارد. طراحی مدولار آن امکان مونتاژ کامل یا حمل و نقل را به عنوان اجزای جداگانه فراهم می کند. علاوه بر این، قاب را می توان به صورت محلی تغییر داد یا به روز کرد تا توسعه پروژه یا ارتقاء تجهیزات آینده را در خود جای دهد و نیاز به تخریب و بازسازی کامل را از بین ببرد و انعطاف پذیری عملیاتی بیشتری را ارائه دهد.

مزایای محصول اصلی

1. سفارشی سازی غیر استاندارد: متناسب با شرایط واقعی سایت

ما از الگوهای ثابت اجتناب می کنیم، به جای آن، طرح قاب را بر اساس ابعاد تجهیزات، شرایط زمین و وزن بار پیکربندی می کنیم تا از تناسب کامل بین محصول نهایی و محل نصب اطمینان حاصل کنیم.

2. طراحی مفصل تقویت شده: افزایش پایداری و مقاومت در برابر نوسان

سخت‌کننده‌ها در اتصالات تیر-ستون بحرانی برای بهینه‌سازی توزیع تنش اضافه می‌شوند. این تغییر شکل و نوسان ناشی از لرزش تجهیزات یا باد شدید را به حداقل می رساند و عملکرد پایدارتری را تضمین می کند.

3. پیش ساخته کارخانه برای کوتاه کردن زمان ساخت و ساز در محل

تمام فرآیندهای ساخت در کارخانه تکمیل می شود و فقط مونتاژ پیچ در محل انجام می شود. این کار داغ را به حداقل می رساند، خطرات ایمنی را کاهش می دهد و برنامه کلی پروژه را کوتاه می کند.

4. طراحی مدولار برای جداسازی قطعات آسان و بهره وری تدارکات

واحدها را می توان جدا کرد و به عنوان اجزای جداگانه بسته بندی کرد. این امر استفاده از فضا را برای حمل و نقل کامیون های داخلی و حمل و نقل کانتینری به خارج از کشور به حداکثر می رساند و در نتیجه هزینه های لجستیک را کاهش می دهد.

5. راه حل های ضد خوردگی مناسب برای جلوگیری از تعیین بیش از حد

راه‌حل‌های تصفیه سطح بر اساس شرایط محیطی خاص - مانند مناطق داخلی، فضای باز داخلی، یا مناطق شور-قلیایی ساحلی - برای متعادل کردن عمر سرویس و هزینه‌های خرید انتخاب می‌شوند.

6. اصلاح و گسترش مناسب در آینده

ساختار مدولار ارتقاء تجهیزات آینده را تسهیل می کند. تیرها و ستون ها را می توان اضافه کرد یا قاب را تا حدی اصلاح کرد در حالی که چارچوب اصلی قابل استفاده مجدد باقی می ماند.

مواد اصلی و سناریوهای کاربردی

• مواد اصلی: تیرهای H، مقاطع توخالی مستطیلی (RHS)، فولاد کانالی، و فولاد زاویه دار. موجود در مواد پایه با مقاومت های مختلف (به عنوان مثال، Q235B، Q355B).

• اجزای جانبی: صفحات اتصال سفارشی، صفحات تقویت‌کننده، جاسازی‌های تعیین موقعیت، و مجموعه‌های اتصال دهنده منطبق.

سناریوهای کاربردی: قاب های باربر برای تجهیزات صنعتی بزرگ، قاب های فولادی داخلی برای پارتیشن های کارخانه، قاب های پشتیبانی در فضای باز برای محفظه های الکترومکانیکی، چارچوب های فولادی برای تجهیزات پروژه های فتوولتائیک، قاب های ابزار انبار، و قفسه های تجهیزات پیش ساخته برای پروژه های خارج از کشور.

فرآیند جامع تولید

1. تراز مورد نیاز: پارامترهای بار، ابعاد تجهیزات و شرایط سایت را جمع آوری کنید. تایید نقشه ها و نقشه ها

2. تأیید مواد ورودی: گواهی های مواد را بررسی کنید و ضخامت واقعی صفحات و پروفیل ها را بررسی کنید.

3. ماشینکاری CNC دقیق: برش، سوراخ کردن و تراشیدن برای اطمینان از قابلیت تعویض و دقت قطعات.

4. مونتاژ، جوشکاری و تقویت: تیرها و ستون ها را جمع آوری کنید. تقویت مفاصل بحرانی از طریق جوشکاری؛ تمام درزهای جوش را آسیاب کنید.

5. پیش درمان سطح: سوراخ های جوش و مقیاس آسیاب را بردارید. سطوح را برای فرآیندهای ضد خوردگی بعدی آماده کنید.

6. درمان ضد خوردگی: فرآیندهای حفاظت از سطح را متناسب با محیط پروژه اعمال کنید.

7. تصحیح و بازرسی محصول نهایی: تغییر شکل صحیح ناشی از جوشکاری. بررسی ابعاد کلی و کیفیت جوش

8. علامت گذاری و بسته بندی: شماره های شناسایی را اعمال کنید. بسته بندی در مجموعه؛ شامل کانکتورهای منطبق و برچسب های نصب می شود.

خدمات جانبی ما ارائه می دهیم

1. کمک برنامه ریزی اولیه: اگر مشتریان پارامترهای تجهیزات را داشته باشند اما نقشه های کاملی نداشته باشند، تیم فنی ما می تواند طرح بندی چارچوب را بهینه کند و طرح های ساخت را ایجاد کند. در صورت ارائه نقشه ها، ما دقیقاً طبق مشخصات تولید می کنیم.

2. انتخاب خاص پروژه: بین محیط‌های دارای بار سبک داخلی، بارهای سنگین در فضای باز، و محیط‌های بسیار خورنده تمایز قائل شوید تا با مشخصات مواد پایه و طرح‌های حفاظتی مطابقت داشته باشد، و از تعیین بیش از حد بیهوده اجتناب کنید.

3. به روز رسانی های پیشرفت در زمان واقعی: عکس های واقعی را در طول مراحل جوشکاری و تکمیل برای به اشتراک گذاری آسان با سهامداران پروژه مشتری ارائه دهید.

4. مستندات جامع: ارائه گواهی های کیفیت مواد و سوابق بازرسی قطعات. در صورت لزوم، اسناد صادراتی خاص را برای پروژه های بین المللی تهیه کنید.

5. پشتیبانی فنی نصب: دستورالعمل‌های مونتاژ را ارائه دهید، راهنمایی آنلاین در مورد چالش‌های مونتاژ ارائه دهید، و توصیه‌های حرفه‌ای در مورد ذخیره‌سازی و بلند کردن خودرو ارائه دهید.

6. مدل‌های همکاری انعطاف‌پذیر: از سفارش‌های پروژه انبوه و همچنین نمونه‌سازی نمونه‌های اولیه برای قاب‌های تجهیزات پشتیبانی می‌کند.

متمایز کننده های کلیدی در مقابل رقبا

1. تمرکز بر جزئیات تقویت کننده اتصالات سازه ای: ما به دنبال بهینه سازی اتصالات تیر-ستون، فراتر از ابعاد پروفیل صرف هستیم، در نتیجه از ایجاد ترک در اتصالات در آینده جلوگیری می کنیم.

2. مشارکت اولیه در پروژه‌های سفارشی: ما الزامات بار و شرایط سایت را تأیید می‌کنیم و در صورت شناسایی نقص‌های طراحی، به طور فعال پیشنهادهای بهینه‌سازی را ارائه می‌کنیم.

3. متعادل کردن هزینه و طول عمر: ما مشخصات را بر اساس محیط عملیاتی واقعی انتخاب می کنیم نه اینکه صرفاً بالاترین پیکربندی را پیش فرض قرار دهیم.

4. بسته بندی سازماندهی شده: اجزاء به وضوح شماره گذاری و بسته بندی شده اند، که امکان مونتاژ مستقیم پس از تحویل را فراهم می کند و زمان مرتب سازی را به حداقل می رساند.

5. بهینه سازی شده برای صادرات: ما به دقت ابعاد کانتینر و اجزای قاب طراحی را برای به حداکثر رساندن استفاده از فضا در نظر می گیریم و به مشتریان کمک می کنیم در هزینه های حمل و نقل صرفه جویی کنند.

سوالات متداول

Q1: آیا می توانید ساختار فولادی قاب را بدون نقشه های موجود بسازید؟

ج: بله. به سادگی ابعاد تجهیزات (L/W/H)، الزامات بار و شرایط محل نصب را ارائه دهید. تیم فنی ما یک طرح ساخت ایجاد می کند و پس از تایید شما به تولید ادامه می دهد.

Q2: آیا می توان قاب را بعداً تغییر داد؟

ج: بله. قاب‌های مدولار ما امکان اضافه کردن اجزا یا تغییرات ساختاری را بدون نیاز به جداسازی کامل فراهم می‌کنند و آنها را با ارتقاء تجهیزات سازگار می‌سازد.

Q3: آیا ساختار قاب فولادی برای صادرات مناسب است؟

ج: بله. قطعات را می توان جدا کرد و برای حمل و نقل بسته بندی کرد. ما اسناد و مدارک کاملی را در مورد مواد و بازرسی ها برای برآورده ساختن ترخیص کالا از گمرک خارج از کشور و الزامات پذیرش پروژه ارائه می دهیم.

Q4: ظرفیت باربری قاب چگونه تعیین می شود؟

پاسخ: بر اساس داده‌های باری که ارائه می‌دهید، ما ظرفیت باربری ایمن را با تجزیه و تحلیل مشخصات پروفیل و سازه‌های اتصال محاسبه می‌کنیم و ایمنی عملیاتی را تضمین می‌کنیم.
